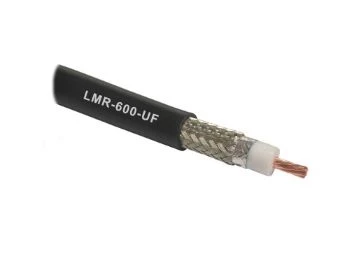

Коаксиальный супергибкий кабель TMS LMR-600-UF
Основные преимущества коаксиального кабеля LMR-600-UF
Гибкость: Кабель LMR-600-UF имеет минимальный радиус изгиба менее 1 1/2 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-600-UF более низкими по сравнению кабелями типа
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-600-UF более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ.
Фазовая стабильность: Кабели LMR-600-UF обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику кабелей с твердым диэлектриком или воздушной прослойкой.
- Частота 50 МГц - 2.2 дБ/100 м
- Частота 150 МГц - 3.8 дБ/100 м
- Частота 200 МГц - 4.1 дБ/100 м
- Частота 450 МГц - 6.8 дБ/100 м
- Частота 900 МГц - 9.8 дБ/100 м
- Частота 1500 МГц - 13.1 дБ/100 м
- Частота 1800 МГц - 14.5 дБ/100 м
- Частота 2000 МГц - 15.3 дБ/100 м
- Частота 2500 МГц - 17.4 дБ/100 м
- Частота 6000 МГц - 29.8 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), ммноя.71
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), мм14.99
-
Внешняя оболочка (материал)Черный полиэтилен
-
Внешняя оплетка (диаметр), ммдек.45
-
ГорючийДа
-
Диэлектрик (диаметр), ммноя.56
-
Диэлектрик (материал)вспененный полиэтилен
-
Изгибающий момент, Н-мфев.37
-
КомплектацияКабель LMR-600-UF.
-
Масса кабеля, кг/м0.25
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм152.4
-
Минимальный радиус изгиба (однократный), мм38.1
-
Напряжение пробоя оболочки, VRMS8000
-
Пиковая мощность, кВт40
-
Раздавливание на плоской плите, кг/мм0.71
-
Скорость распространения сигнала, %87
-
Сопротивление внешнего проводника по постоянному току, Ом/км03.сен
-
Сопротивление внутреннего проводника по постоянному току, Ом/кмянв.42
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-600
-
Тип оболочкисупергибкий
-
Уровень экранирования, дБ>90
-
Усилие на разрыв, кг158.9
-
Центральный проводник (диаметр), ммапр.47
-
Центральный проводник (материал)Витая медь
