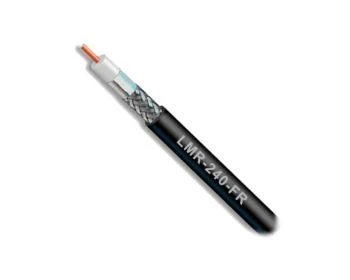

Коаксиальный кабель TMS LMR-240-FR огнестойкий
Основные преимущества коаксиального кабеля LMR-240
Гибкость: Кабель LMR-240 имеет минимальный радиус изгиба менее 3/4 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-240 более низкими по сравнению кабелями типа RG-8X
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-240 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ.
Фазовая стабильность: Кабели LMR-240 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля сравнима с аналогичной характеристикой кабелей типа RG-8X.
- Частота 50 МГц - 7.5 дБ/100 м
- Частота 150 МГц - 13.1 дБ/100 м
- Частота 200 МГц - 14.8 дБ/100 м
- Частота 450 МГц - 22.8 дБ/100 м
- Частота 900 МГц - 32.6 дБ/100 м
- Частота 1500 МГц - 42.4 дБ/100 м
- Частота 1800 МГц - 46.6 дБ/100 м
- Частота 2000 МГц - 49.3 дБ/100 м
- Частота 2500 МГц - 55.4 дБ/100 м
- Частота 6000 МГц - 92.3 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), мм03.июл
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), ммапр.95
-
Внешняя оболочка (материал)Черный полиэтилен
-
Внешняя оплетка (диаметр), мммар.66
-
ГорючийНет
-
Диэлектрик (диаметр), ммфев.95
-
Диэлектрик (материал)вспененный полиэтилен
-
Изгибающий момент, Н-м0.27
-
КомплектацияКабель LMR-240-FR.
-
Масса кабеля, кг/м0.03
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм63.5
-
Минимальный радиус изгиба (однократный), мм12.июл
-
Напряжение пробоя оболочки, VRMS3000
-
Пиковая мощность, кВт02.май
-
Раздавливание на плоской плите, кг/мм0.27
-
Скорость распространения сигнала, %83
-
Сопротивление внешнего проводника по постоянному току, Ом/км16.янв
-
Сопротивление внутреннего проводника по постоянному току, Ом/км17.июн
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-240
-
Тип оболочкигибкий
-
Уровень экранирования, дБ>90
-
Усилие на разрыв, кг18.фев
-
Фазовая стабильность<10*10-6/ °C (менее 10 ppm/ °C)
-
Центральный проводник (диаметр), мм01.дек
-
Центральный проводник (материал)Чистая медь
