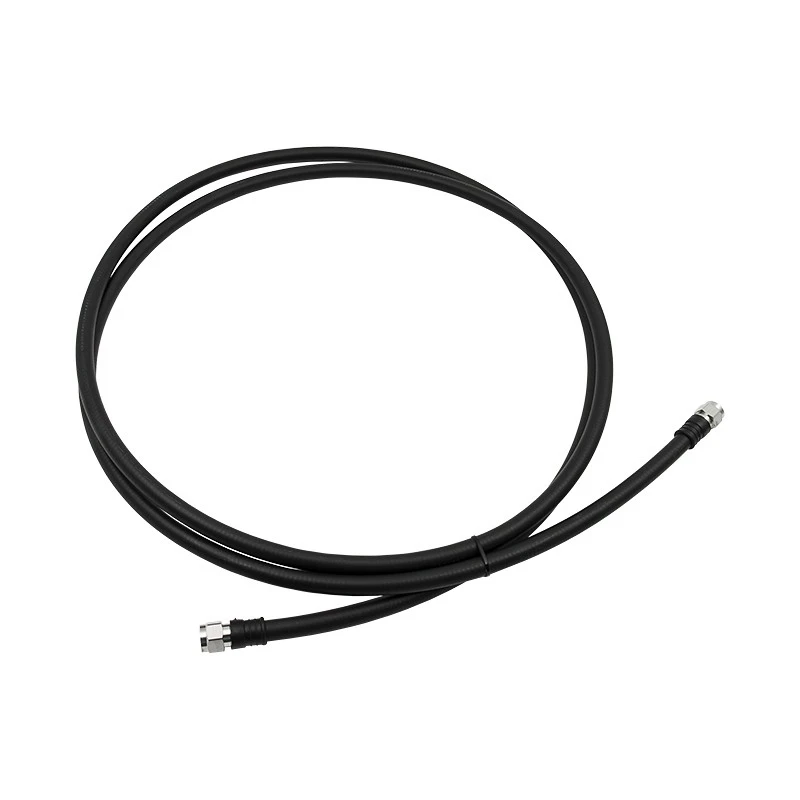

Кабельная сборка N-male - 3 метра 1/2 SF - N-male
Короткий кабель 1/2_ SF может применяться как в промышленных системах, так и в качестве кабеля снижения для полупрофессиональных систем усиления связи. Сфера применения включает:
- Подключение модулей базовых станций мобильной связи,
- Передача сигнала между антеннами, ретрансляторами и бустерами в системах усиления связи и гибридных DAS-системах;
- Коммутация измерительного оборудования, включая радиочастотные анализаторы, векторные анализаторы, измерители и генераторы сигнала;
- С прочим ВЧ-оборудованием в рекомендуемом диапазоне частот 0–3000 МГц.
Кабель серии 1/2_ SF и разъемы N-серии имеют импеданс 50 Ом, который является стандартным для радиоприборов. Согласование по импедансу особенно важно, чтобы избежать дополнительных потерь мощности.
Фидер имеет внешний диаметр 13,75 мм и отлично гнется (серия SuperFlex). Центральная жила из омедненного алюминия — 3,5 мм. Конструктивной особенностью провода является использование медного экрана (гофрированной трубки), которая создает сплошную защиту от помех и инородных радиосигналов. Внешний слой кабеля — черный безгалогенный полиэтилен с низким выделением дыма при горении. Кабельную сборку допускается использовать на холоде (до -55°C) и при высоких температурах (до +85°C).
Разъемы N-male имеют классическую конструкцию с резьбовым сочленением и применяются на полупрофессиональных и промышленных радиоустройствах, а также в многочисленных пассивных элементах. Резьбовое соединение обеспечивает устойчивость к вибрациям, которая важна при монтаже на открытом пространстве (в том числе под воздействием ветра).Высокая производительность при передаче радиосигнала
Марка кабеля 1/2_ SF известна низкими потерями. При передаче сигнала 2G (GSM) на частотах 900 МГц потери на 3 метрах окажутся в пределах 0,3 дБ. На более высокой частоте 1800 МГц затухание составит 0,45 дБ, а при достижении частоты 3000 МГц — 0,6 дБ. Большинство систем связи позволяют не учитывать такие малые потери мощности.
Производство кабельной сборки осуществляется заводским методом на линиях с высоким уровнем автоматизации. Это обеспечивает необходимую надежность и долговечность кабельной сборки, а также минимизирует появление дефектных экземпляров. Каждая кабельная сборка дополнительно тестируется на целостность проводящей жилы и работоспособность линии передачи.
Затухание (на 100 м)
150 МГц: 3,96 дБ
300 МГц: 5,68 дБ
450 МГц: 7,04 дБ
800 МГц: 9,57 дБ
900 МГц: 10,20 дБ
1500 МГц: 13,50 дБ
1800 МГц: 14,90 дБ
2400 МГц: 17,50 дБ
3000 МГц: 19,90 дБ
-
Внешняя оболочка (диаметр), мм13.75
-
Внешняя оболочка (материал)LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, ммдек.30
-
Диэлектрик (диаметр), ммсен.30
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м3
-
КомплектацияКабельная сборка N-male - N-male.
-
Минимальный радиус изгиба (многократный), мм32
-
Минимальный радиус изгиба (однократный), мм15
-
Напряжение пробоя оболочки, В5000
-
Основной экранмедная трубка со спиральной формой гофра
-
Пиковая мощность, кВт24
-
Погонная емкость, пФ/м86
-
РазъемN-N
-
Скорость распространения сигнала, %77
-
Сопротивление внешнего проводника по постоянному току, Ом/кмиюн.50
-
Сопротивление внутреннего проводника по постоянному току, Ом/кмфев.97
-
Сопротивление, Ом50
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -50 до +85
-
Температура хранения,_от -70°С до +85°С
-
Температура эксплуатации, °Сот -55 до +85
-
Тип кабеля1/2 SF
-
Усиление на разрыв, H650
-
Центральный проводник (диаметр), мммар.56
-
Центральный проводник (материал)омедненный алюминий
-
Эффективность экранирования, дБ_ 120
