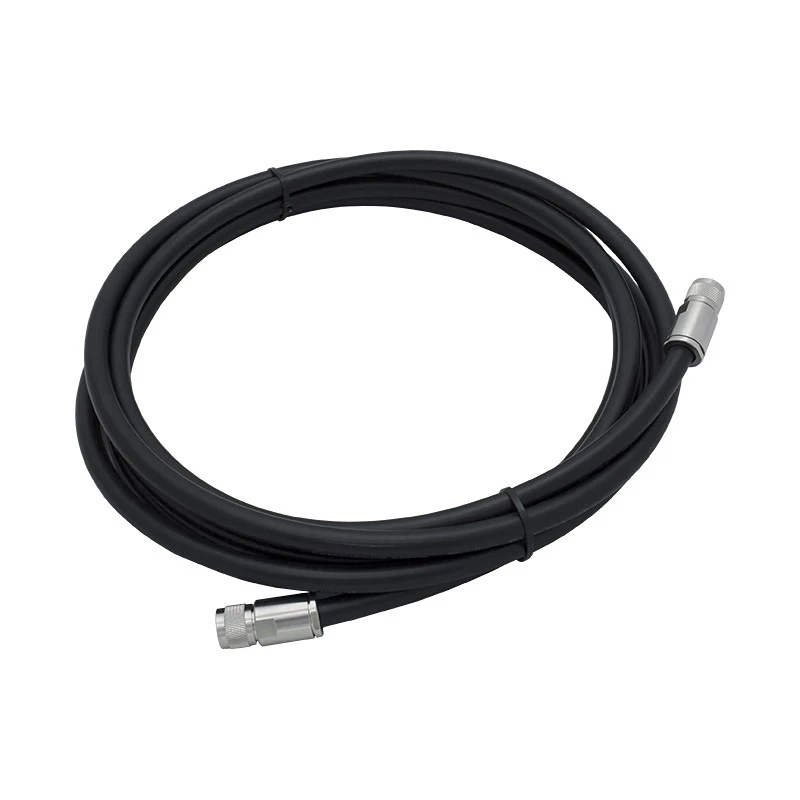

Кабельная сборка N-male - 5 метров 10D-FB - N-male
Соединительный кабель протяженностью 5 метров удобен для подключения антенн и активных ВЧ-приборов, таких как репитеры, линейные усилители (бустеры), анализаторы и генераторы сигнала. Такие радиокабели применяются в том числе в системах усиления связи (СУСС) для коммутации активных и пассивных компонентов.
Вот наиболее типичные случаи использования кабеля 10D с разъемами N-типа:
- Подсоединение донорных и сервисных антенн к ретрансляторам (репитерам) сотового сигнала, линейным усилителям, точкам доступа WiFi и другим радиоприборам;
- Соединение ВЧ-передатчиков с промежуточными (пассивными) элементами, такими как сплиттеры, сумматоры, комбайнеры и т. п.;
- Подсоединение внешней антенны к сотовым приборам, в том числе для усиленного приема сигнала за городам или в условиях затрудненного приема. К таким приборам относятся модемы, LTE-маршрутизаторы, шлюзы и проч.;
- В составе измерительных комплексов оборудования (с анализаторами спектра, векторными анализаторами цепей, генераторами, пауэр-сенсорами);
- В роли удлинителя (следует учитывать совместимость коннекторов).
Кабельные линии 10D-FB имеют крайне низкое затухание и на отрезке 5 метров оказывают минимальное влияние на мощность и качество транслируемого сигнала. Такие положительные результаты достигаются за счет большой толщины кабеля, состоящего из CCA-жилы _3,51 мм и двойного экрана (фольга и оплетка). Провод и коннекторы N-типа имеют единый импеданс 50 Ом, что гарантирует качественное согласование с приборами мобильной связи и WiFi.
После того, как разъемы установлены и закреплены, происходит проверка кабельной сборки. В процессе тестирования проверяется прочность разъемов, а также работоспособность изделия: тестируется передача сигнала по линии, а также делается тест на КЗ.
Кабельные сборки 10D могут использоваться на улице или в помещениях при широком диапазоне температур (-40°C до +70°C). Наружная PVC-оболочка, устойчивая к УФ-излучению и морозу, не боится даже резких перепадов температуры.
Затухание (на 100 м)
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м5
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот 40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
