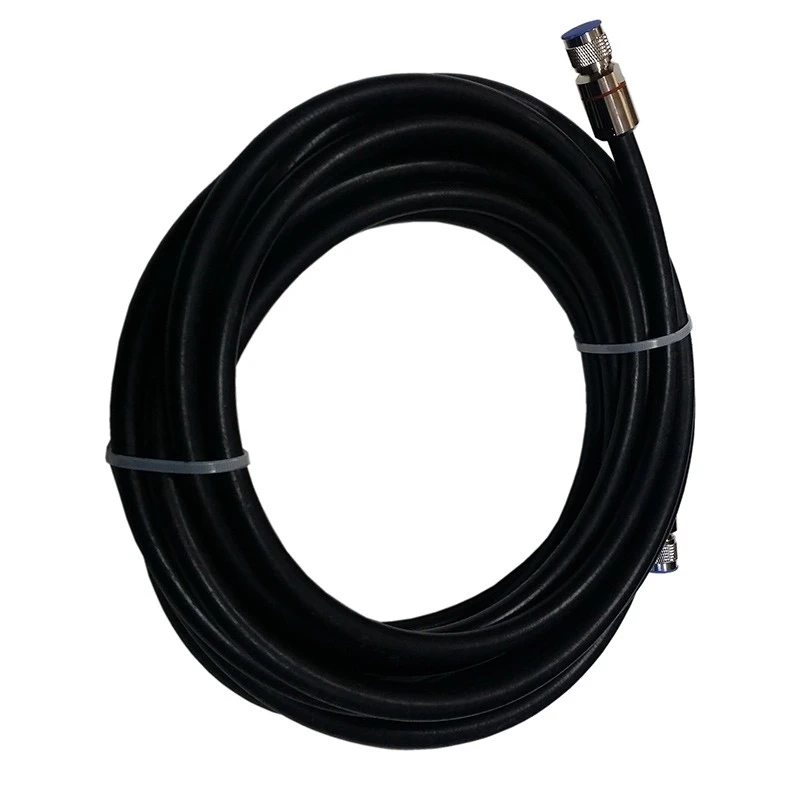

Кабельная сборка N-male - 10 метров 10D-FB - N-male
Десятиметровая сборка пригодится для передачи даже самого слабого ВЧ-сигнала с минимальной потерей мощности. Типовое затухание производительного кабеля 10D-FB составляет от 1,1 дБ (900 МГц) до 2,1 дБ (2700 МГц) на дистанции 10 метров. Конкретные показатели могут меняться в зависимости от выбранного частотного диапазона и условий окружающей среды.
Для передачи сигнала используется покрытая медью алюминиевая жила толщиной 3,51 мм. Для защиты канала от помех установлен слой вспененного полиэтилена, а также сплошной экран (фольга) и оплетка из медной проволоки. С учетом внешнего покрытия на основе полимера винилхлорида (ПВХ) общая толщина кабеля составляет 12,9 мм.
Кабельная сборка используется для прокладки линий передачи сигнала GSM, 3G и 4G внутри и за пределами помещений. Решение готово к работе в системах с волновым сопротивлением 50 Ом. Коннекторы N-male позволяют подключить многие модели антенн, репитеров, бустеров и прочих приборов связи без дополнительных переходников. Как правило, десятиметрового кабеля достаточно, чтобы соединить между собой уличную антенну на выносной мачте и комнатный усилитель связи.
Затухание (на 100 м)
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м10
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
