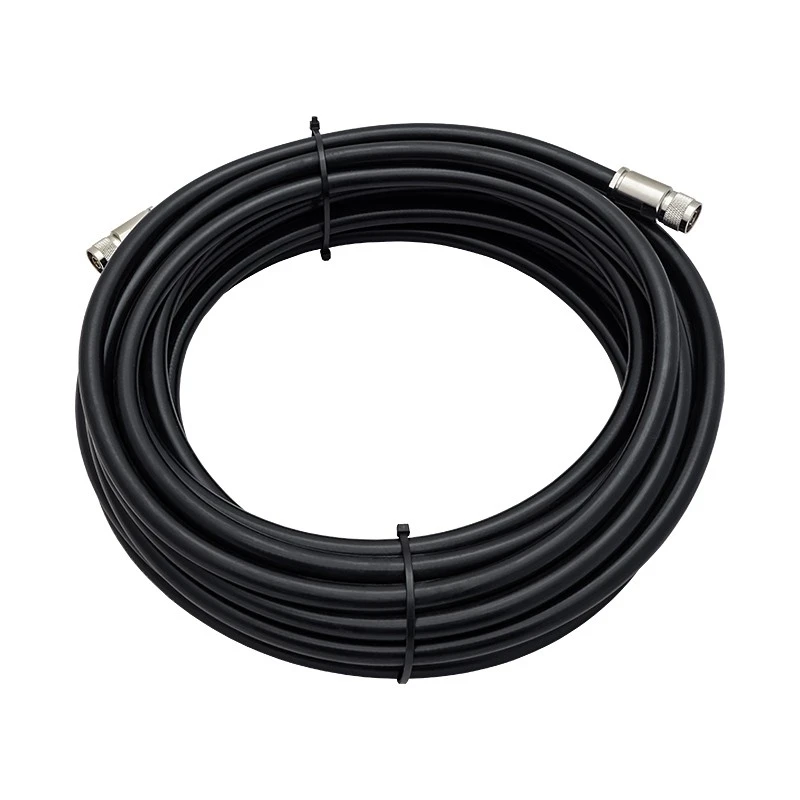

Кабельная сборка N-male - 15 метров 10D-FB - N-male
Марка 10D-FB разработана специально, чтобы обеспечить надежную коммутацию в сложных радиочастотных условиях. Внешний диаметр провода составляет 12,9 мм. Внутри располагается центральная жила CCA (омедненный алюминий) диаметром 3,51 мм. Экран (второй проводник) имеет двойную структуру из фольги и оплетки. Между двумя проводниками находится слой диэлектрика из вспененного полиэтилена.
Потери сигнала при использовании этого кабеля действительно очень малы. Так, на расстоянии 15 м они составят всего 1,5 дБ на частоте 900 МГц и 3 дБ на частоте 2700 МГц. Дополнительное затухание на соединителях (разъемах) обычно приравнивается к 1 дБ с каждой стороны.
К недостаткам этой марки можно отнести только большой диаметр и малую гибкость, что делает провод не очень удобным для применения в бытовых системах усиления связи.
Прижимные разъемы N-male
Коннекторы N-типа часто используются в оборудовании сотовой связи. Их можно встретить на следующих типах устройств:
- Уличные антенны;
- Репитеры и линейные усилители (бустеры);
- Делители и сплиттеры ВЧ-сигнала;
- Измерительное оборудование.
Учитывая большой диаметр кабеля, при изготовлении сборки использованы разъемы обжимного типа. Каждое изделие проходит обязательный контроль и проверяется на работоспособность. Используемые комплектующие имеют долгий срок службы. Коннекторы не изнашиваются даже после многократных циклов отключения и подключения.
Кабель устойчив к внешним воздействиям, таким как влага и УФ-излучение. Допускается использование кабельной сборки на улице без дополнительной герметизации.
Затухание (на 100 м)
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м15
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
