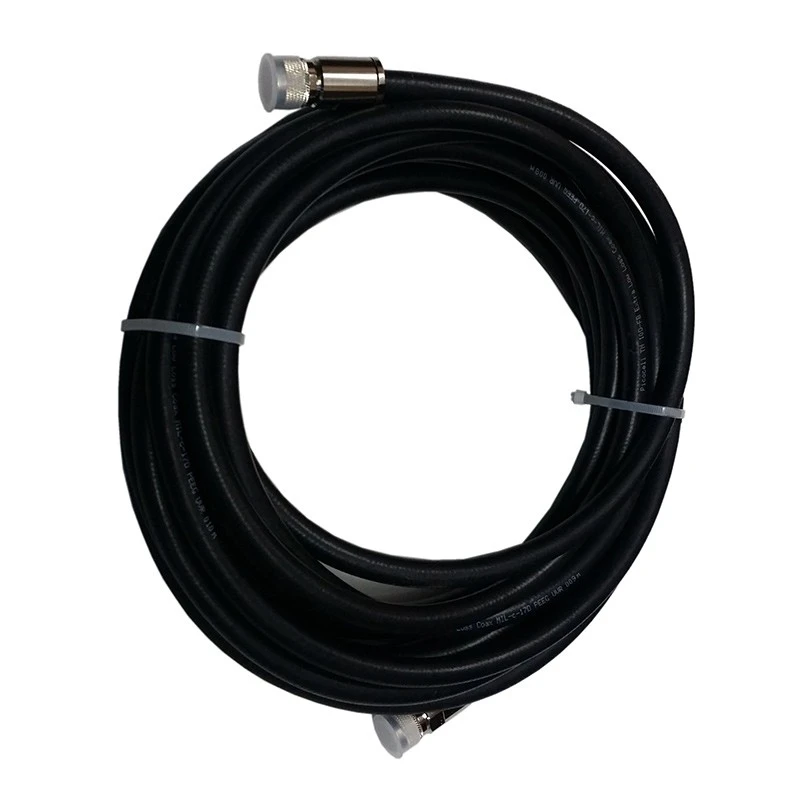

Кабельная сборка N-male - 20 метров 10D-FB - N-male
Затухание сигнала на дистанции 20 метров колеблется от 2 до 4 дБ в наиболее популярных частотных диапазонах! Чем ниже частота радиосигнала и стабильнее условия среды, тем меньше мощности будет утеряно на канале связи.
В качестве токопроводящей жилы применена омедненная алюминиевая проволока диаметром 3,51 мм. Слой FPE (вспененный полиэтилен) обеспечивает постоянство расположения проводников. Основной экран из тонкой алюминиевой пленки (фольги) защищает сигнал внутри устройства от внешних помех. В качестве вспомогательного дополнительного экрана используется медная оплетка. Вместе с внешним слоем ПВХ диаметр кабеля составляет 12,9 мм.
Кабельная сборка позволяет передавать сигнал от оборудования 2G/GSM, 3G и 4G/LTE внутри помещений и за пределами зданий. Устройство готово к бесперебойной работе в рамках широко диапазона температур. Импеданс кабельной сборки: 50 Ом.
Разъемы N-type совместимы со многими моделями антенн, репитеров, бустеров и прочих устройств радиосвязи. Длины сборки хватит, чтобы без проблем подключить внешний излучатель к комнатному репитеру.
Затухание (на 100 м)
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м20
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
