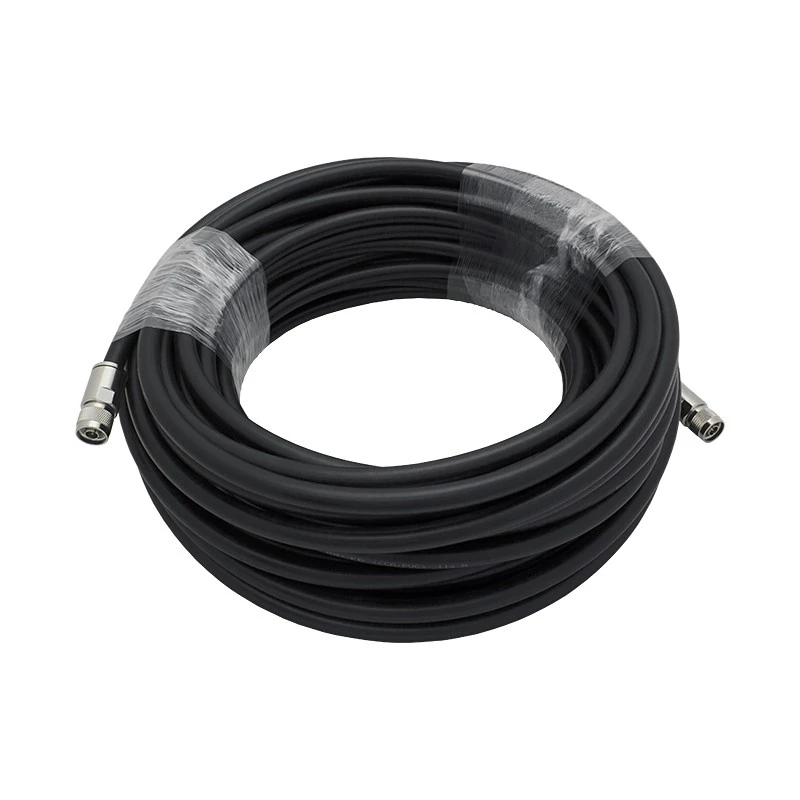

Кабельная сборка N-male - 30 метров 10D-FB - N-male
Длинная кабельная трасса 10D с низкими потерями
Соединительный кабель большой длины (30 м) предназначен для подключения оборудования, которое из-за назначения или особенностей радиосистемы должно быть разнесено на большое расстояние. Разъемы N-male, установленные на концах кабеля, являются универсальными ВЧ-соединителями, которые подходят ко многих устройствам радиосвязи 50 Ом.
К наиболее типичным сценариям использования относятся:
- Подсоединение приемопередающей антенны к целевым устройствам, например, усилителям сотовой связи (репитерам). В силу архитектурно-планировочных особенностей здания внешняя антенна часто монтируется на большом расстоянии от усилителя. Также такой монтаж целесообразен при установке антенны на высокую выносную мачту (для лучшего приема сигнала);
- Соединение усилителя-репитера с последующим дочерним усилителем (бустером). Такие схемы подключения востребованы в промышленных системах при необходимости обеспечить сотовую связь на большой площади (обычно с использованием сложной системы распределения);
- В составе исследовательских стендов, в процессе тестирования и калибровки оборудования, для создания естественной аттенюации и т. п.;
- Для наращивания уже существующей трассы кабеля (при условии совместимости по разъемам).
Даже при длине 30 метров потери сигнала у этой кабельной сборки имеют значения, приемлемые для большинства систем усиления. Например, на частоте сигнала GSM-900 (900 МГц) потери в кабеле составят всего 3 дБ, а на частоте LTE-2600 (2600 МГц) на превысят 6 дБ (значения приведены без учета потерь на разъемах).
Кабель 10D состоит из центральной жилы (омедненный алюминий, CCA), слоя диэлектрика, двойного экрана (фольга, оплетка) и наружной оболочки ПВХ. Диаметр центрального проводника — 3,51 мм, а общий диаметр кабеля — 12,9 мм.
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м30
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
