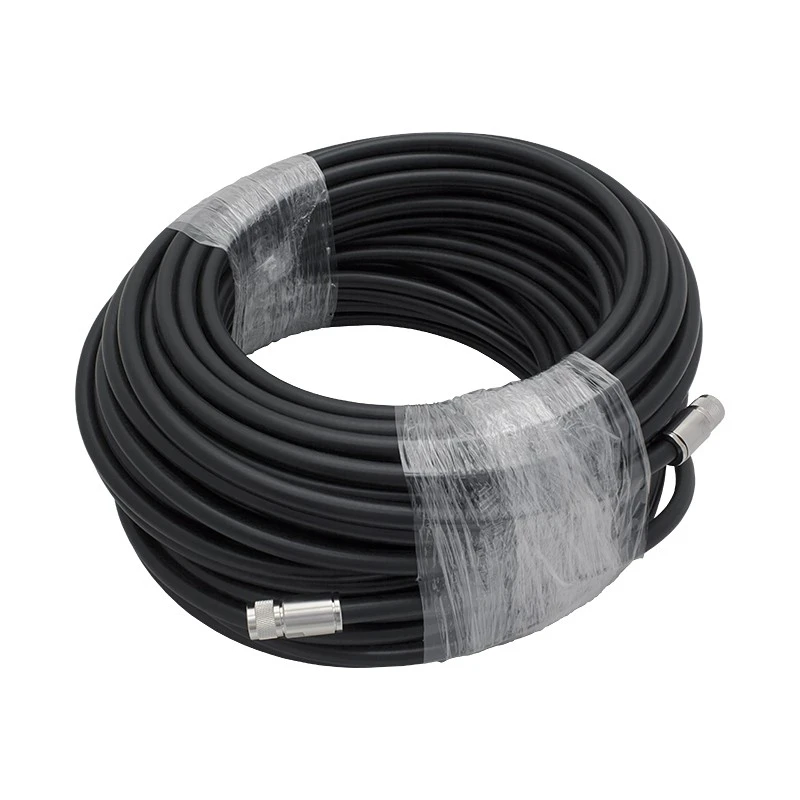

Кабельная сборка N-male - 50 метров 10D-FB - N-male
Любой коаксиальный кабель на расстоянии 50 метров приводит к существенному снижению уровня передаваемого радиосигнала. Однако благодаря большой толщине и качественным материалам, кабель 10D-FB допускает прокладку трасс такой длины при условии, что исходный сигнал имеет достаточную мощность. На противоположных концах ВЧ-шнура смонтированы N-коннекторы («папа»), которые имеют одинаковое с кабелем волновое сопротивление 50 Ом.
Использовать кабель такой большой длины целесообразно:
- В системах связи, имеющих большую начальную мощность (например, с репитерами и бустерами мощностью 2 Вт и более). Из-за ограничений, которые накладывают конструктивные особенности зданий, приемная антенна и усилитель часто должны быть смонтированы на большом расстоянии друг от друга. Аналогичная необходимость возникает, когда приемная антенна поднимается на большую высоту с использованием выносной мачты;
- Кабельные трассы большой протяженности нужны, чтобы соединить репитер со вспомогательным усилителем, расположенным на другом этаже здания или в соседнем строении. В таких системах связи обычно применяется большое количество раздающих антенн, подключаемых к усилителям через делители и ответвители сигнала;
- В лабораторных условиях — для тестирования ВЧ-приборов, коммутации измерительного оборудования и проч.;
- Для любых других сфер радиосвязи, включая WiFi, специальную связь, удлинение уже существующих кабельных линий и т. п.
Провод имеет наружный диаметр 12,9 мм при толщине центрального проводника 3,51 мм. Проводник выполнен из алюминия, плакированного медью (CCA). Для экранирования использован двойной внешний проводник из фольги и оплетки.
Марка 10D имеет наименьшие потери среди кабелей серии D-FB. Так, при частоте сигнала 900 МГц (стандарты GSM-900, LTE Band 8) затухание составит порядка 5,1 дБ. На более высокой частоте 2500 МГц (LTE Band 7), потери достигнут 9,3 дБ. Возможны дополнительные потери на соединениях (разъемах).
Перед покупкой этой кабельной сборки обязательно рассчитайте допустимые потери для вашей системы радиосвязи! Если затухание этого кабеля превышает приемлемые для вас значения, используйте сборку меньшей длины или более качественный кабель — фидер.
Затухание (на 100 м)
150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
-
Внешняя оболочка (диаметр), мм12.сен
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мм10.авг
-
Диэлектрик (диаметр), мм10
-
Диэлектрик (материал)алюминий, плакированный медью
-
Длина кабеля, м50
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм216 x 0,15
-
Минимальный радиус изгиба (многократный), мм20
-
Минимальный радиус изгиба (однократный), мм65
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км4
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм20
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеля10D-FB
-
Усиление на разрыв, H1000
-
Центральный проводник (диаметр), мммар.51
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 85
