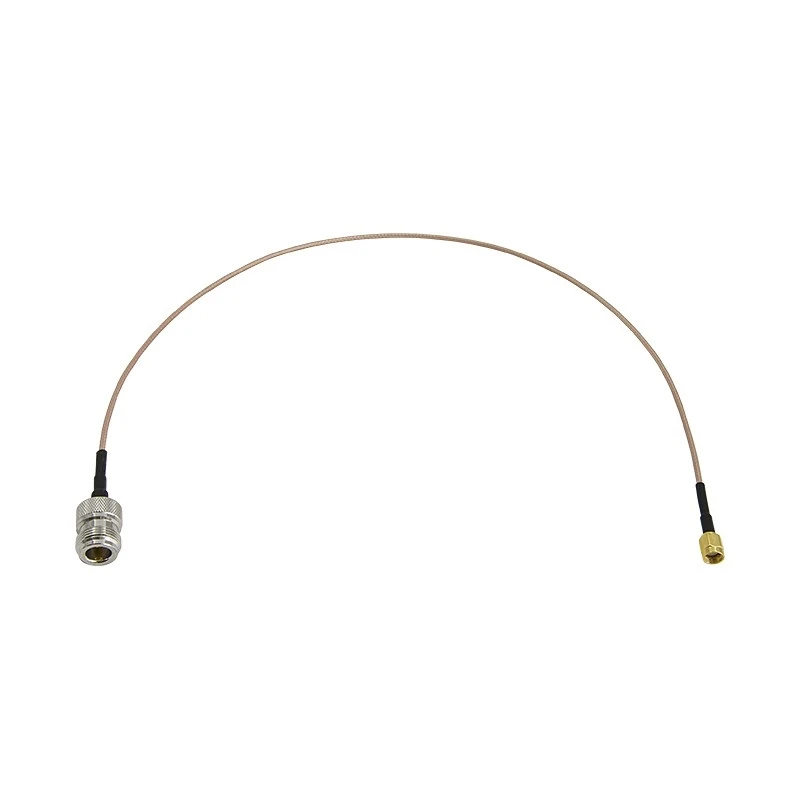

Кабельная сборка N-female - 0,5 метра RG-316 - RP-SMA-male
Короткий кабель для соединения антенн и WiFi-оборудования
Кабельная сборка оснащена коннекторами N-female и RP-SMA-male. Оба коннектора имеют волновое сопротивление 50 Ом и используются в сфере радиосвязи и беспроводных сетей.
- Коннектор N-female — разъем «мама» (розетка) популярной N-серии, которая используется для подключения профессионального радиооборудования. Соединители этого типа часто устанавливаются на усилителях мобильной связи, радиомодулях, антеннах, измерительных приборах. Розетка имеет внешнюю резьбу и гнездовой контакт;
- Коннектор RP-SMA-male — разъем «папа» (вилка) реверсивной версии SMA. Эта разновидность коннекторов имеет обратную полярность: на вилке размещен гнездовой контакт, в то время как розетка получила центральный пин. При этом тип резьбы и внешний вид коннекторов сохранен без изменений. Серия RP-SMA была разработана специально для WiFi-оборудования, чтобы традиционные комплектующие и ВЧ-устройства (усилители, антенны и т. п.) не были совместимы с новыми беспроводными приборами.
Эта сборка может использоваться для коммутации точек доступа WiFi с кабельными трассами и другими приборами, оснащенными традиционным разъемом N-male. Таким образом, этот короткий кабель может выступать как удлинителем, так и адаптером (пигтейлом) для коммутации внутри компактных корпусов оборудования.
Тонкий кабель RG-316 для пигтейлов
Изделие исполнено на базе RG-316 — марки коаксиального радиокабеля, который обычно используется при производстве пигтейлов. Пигтейлами называют короткие соединительные шнуры, которые служат в качестве гибких переходников и применяются там, где обычные корпусные переходники не подходят из-за конструктивных ограничений.
Провод имеет наружный диаметр около 2,5 мм, легко гнется и не ломается даже при малых радиусах изгиба. Наружная ФЭП-оболочка розового цвета обеспечивает защиту от внешней среды и надежную работу даже при сильном нагреве.
Разъемы установлены на кабель опрессовкой (обжимом) и выдерживают многочисленные циклы коммутации. Такой короткий шнур может служить постоянным компонентом сложной системы (например, внутри корпуса другого прибора) или временным адаптером при выполнении испытаний, тестирований, пусконаладочных или диагностических работ.
-
Вес, г32
-
Вносимые потери (max), дБ1
-
Длина кабеля, м0.5
-
КомплектацияКабельная сборка N-female - SMA-male.
-
Покрытие центрального контактаЗолото
-
РазъемN-SMA
-
Сопротивление, Ом50
-
Сторона АN-female
-
Сторона БRP-SMA-male
-
Тип кабеляRG-316
