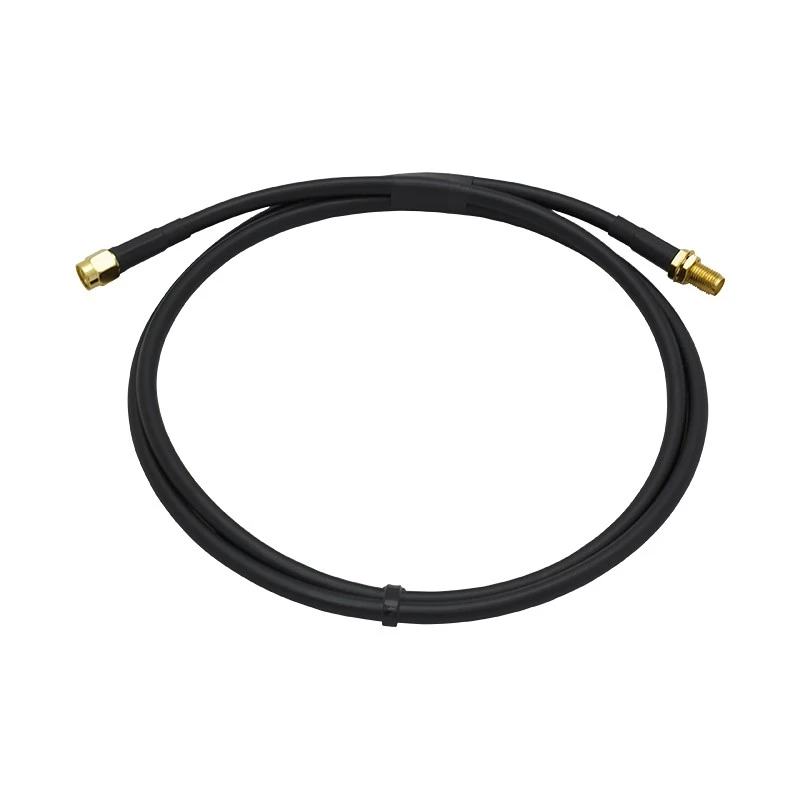

Кабельная сборка SMA-male - 1 метр RG-58 - SMA-female
На концах провода установлены коннекторы SMA разного типа: на одном конце «папа» (male), на противоположном — «мама» (female). Благодаря такому сочетанию, этот кабель позволяет разнести ваше устройству и точку приема сигнала, сохранив на выходе тот же тип разъема, что установлен на самом приборе. Например, такой кабель необходим, чтобы вынести антенну за пределы экранированного пространства или разместить ее в зоне более уверенного приема.
Коннекторы SMA — это универсальные ВЧ-соединители, которые имеют широкое распространение в радиотехнике. Они отличаются небольшими габаритами и обычно устанавливаются на устройства для экономии монтажной поверхности. Соединение «мамы» и «папы» происходит резьбой, поэтому SMA-коннекторы не могут случайно рассоединиться из тряски или вибрации.
Вот несколько групп устройств, на которых производители чаще всего устанавливают коннекторы этой серии:
- Приборы сотовой связи и мобильного интернета: LTE-роутеры/модемы, шлюзы, терминалы, телефонные аппараты (стационарные);
- Усилители сигнала: репитеры, антенные усилители;
- Устройства навигации: приемники GPS/ГЛОНАСС, навигаторы;
- Специализированные приборы (ISM-диапазоны): пульты ДУ, системы сигнализации и удаленного управления;
- Измерительные приборы: анализаторы, генераторы, детекторы.
Также разъемы SMA устанавливаются на антеннах, предназначенных для вышеперечисленных групп устройств. При выборе кабельной сборки обязательно проверьте, какой тип ответного разъема («мама» или «папа») имеется на ваших устройствах!
В основе кабельной сборки применен коаксиальный провод RG-58. Это базовый кабель, который часто используется для коммутации оборудования на небольшом расстоянии. Среди его преимуществ — малый диаметр (5,00 мм), гибкость, всепогодная оболочка и сравнительно низкие потери. Учитывая малую длину шнура (всего 1 м), затуханием в большинстве случаев можно пренебречь.
Проводящая жила RG-58 A/U имеет диаметр 1,02 мм и выполнена из чистой меди. Слой PE (вспененный полиэтилен) служит в качестве диэлектрика, который обеспечивает корректное размещение всех «слоев» провода. Вокруг диэлектрика находится экран (фольга и оплетка). Поверх экрана — непосредственно наружная оболочка из ПВХ. Эта оболочка универсальна, подходит для внешней и внутренней прокладки и выдерживает температуры в диапазоне от -40°C до +70°C.
Производство и 3 стадии испытаний
В процессе изготовления мы применяем обжимные разъемы S-111F и S-211F. Эти коннекторы прочно установлены на кабеле и не «отваливаются» даже при интенсивном использовании и частых циклах подключения / отключения. Установка таких коннекторов производится методом обжима: специальная металлическая втулка деформируется при помощи клещей и тем самым скрепляет корпус и часть провода. Чтобы в место обжима не попадала влага и пыль, поверх этого участка добавлена термоусадочная трубка.
Каждая кабельная сборка после установки разъемов проходит ряд тестов на исправность. В частности, проверяется бездефектность центральной жилы (прохождение сигнала), отсутствие КЗ по массе и надежность коннекторов.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м1
-
КомплектацияКабельная сборка SMA-male - SMA-female.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемSMA-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АSMA-male
-
Сторона БSMA-female
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
