Кабельная сборка N-female - 1 метр RG-58 - SMA-male
Соединительный кабель с разносерийными разъемами

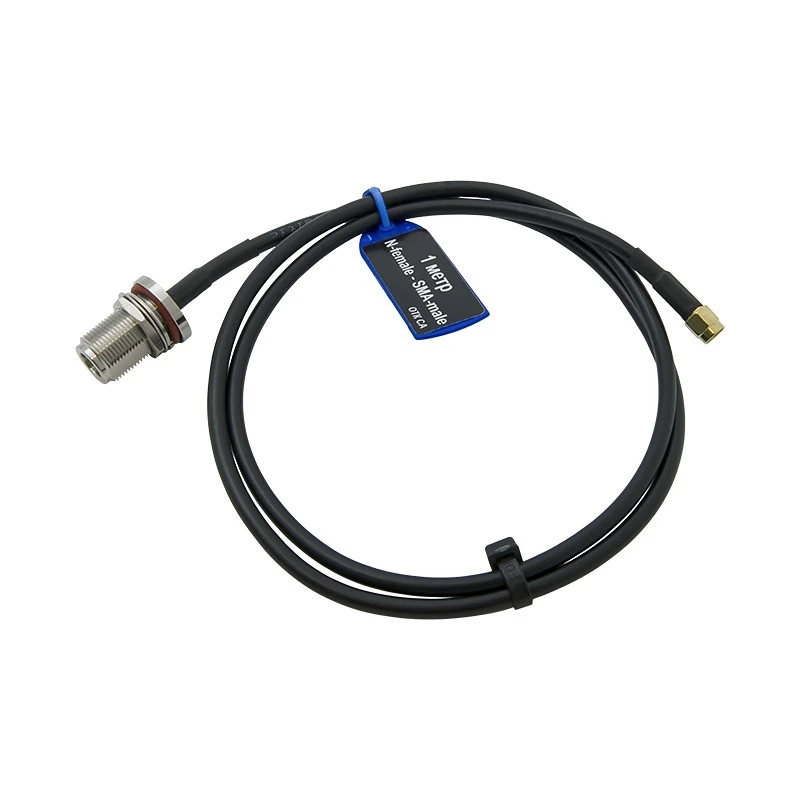

Отрезок кабеля RG-58 оснащен разъемами разных серий: N-female (розетка) с одной стороны и SMA-male (вилка) с другой. Оба разъема имеют волновое сопротивление 50 Ом и обычно используются для соединения радиочастотных устройств.
- Коннекторы серии SMA чаще встречаются на небольших и компактных приборах (например, на LTE-роутерах, портативных анализаторах спектра, GSM-терминалах и шлюзах);
- Серия разъемов N обычно устанавливается на более крупные устройства: усилители (ретрансляторы) сигнала, уличные антенны, стационарные измерители мощности и другие профессиональные устройства.
Эта кабельная сборка подходит для удлинения уже существующей кабельной трассы с разъемом N-male. Одновременно с наращиванием кабельной линии происходит замена серии разъема на SMA, что избавляет от необходимости использовать дополнительные переходники и пигтейлы.
Короткий кабель с низкими потерями
Сборка произведена на базе кабеля RG-58 A/U общим диаметром 5,00 мм. Благодаря малой длине и достаточной толщине, провод оказывает минимальное влияние на качество сигнала. В большинстве случаев потерями на таком коротком участке можно пренебречь.
Кабель легко гнется, его легко прокладывать через узкие отверстия, в каналах или монтировать в уже готовой инфраструктуре здания. «В разрезе» провод состоит из следующих элементов:
- Центральная жила _1,02 мм из чистой меди, которая обеспечивает передачу ВЧ-сигнала с минимальными искажениями;
- Слой изоляции и экранирования (фольга + оплетка), обеспечивающие корректную структуру и защиту кабеля от помех и посторонних сигналов;
- Наружная оболочка _5,00 мм из поливинилхлорида (ПВХ) черного цвета. Финальный слой защищает провод от механических повреждений, ультрафиолета и осадков.
RG-58 A/U — один из наиболее универсальных кабелей общего назначения для передачи радиосигнала. Его принято использовать в системах усиления мобильной связи и LTE-интернета, а также для коммутации любых других радиосистем.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м1
-
КомплектацияКабельная сборка N-female - SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-female
-
Сторона БSMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
