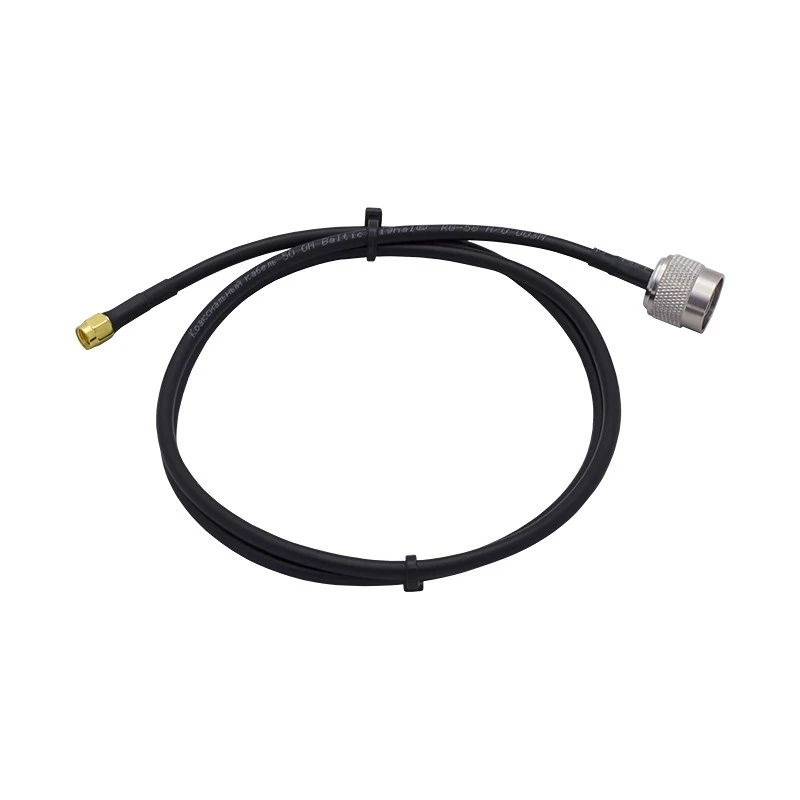

Кабельная сборка N-male - 1 метр RG-58 - RP-SMA-male
Назначение и способы применения
Короткий кабель с конфигурацией разъемов N-male и RP-SMA-male в основном используется для соединения универсальных ВЧ-устройств (например, уличных антенн) с оборудованием стандарта WiFi.
- N-разъем является классическим ВЧ-коннектором, который устанавливается на антенны и другие аксессуары радиооборудования с сопротивлением 50 Ом;
- Разъемы серии RP-SMA разработаны исключительно для беспроводного WiFi-оборудования. Эти коннекторы имеют обратную полярность: вилка имеет гнездовой контакт и внутреннюю резьбу, а розетка — штырь и внешнюю резьбу. Такой разъем часто встречается в точках доступа и промышленных WiFi-роутерах, гораздо реже — на других типах устройств.
Кабель RG-58 имеет хорошую эластичность, которая допускает многократное сгибание и разгибание. При этом на длине 1 метр практически не сказывается затухание сигнала, что делает такой джамперный кабель удобным не только в стационарных условиях, но также во время выездных работ.
Общий диаметр кабеля — всего 5,00 мм. По своему классу RG-58 относится к обычным коаксиалам, которые содержат центральную жилу (_1,02 мм, медь), прослойку диэлектрика и двойной экран. Внешняя оболочка из поливинилхлорида черного цвета устойчива к УФ-излучению и перепадам температуры, что делает возможным использование этого провода на улице.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м1
-
КомплектацияКабельная сборка N-male - RP-SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БRP-SMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
