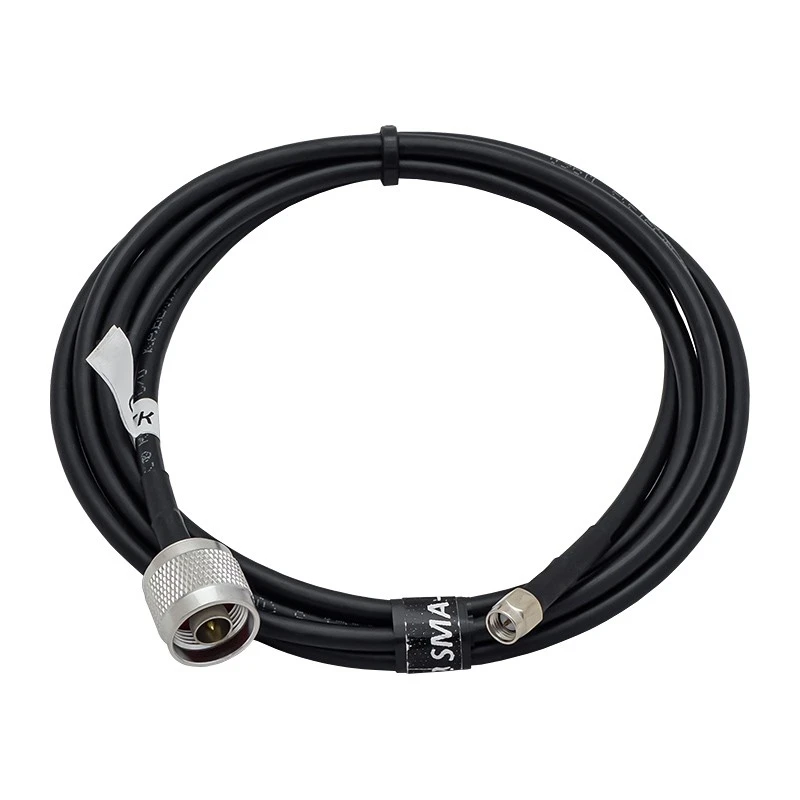

Кабельная сборка N-male - 2 метра RG-58 - SMA-male
Типичные сценарии использования:
- Подсоединение внешней антенны к сотовому устройству, такому как LTE-маршрутизатор, модем или репитер;
- Соединение двух близко расположенных ВЧ-устройств;
- Использование с измерительным оборудованием (анализаторами спектра, векторными анализаторами цепей и т. п.);
- Удлинение существующих коммутаций.
Благодаря малому диаметру (_5,00 мм), «коаксиал» RG-58 обладает высокой гибкостью и легко прокладывается по контуру оконных рам или карнизов, умещается в плинтусах и пластиковых каналах.
Состав кабельной сборки
Кабельной сборкой называется отрезок провода с напаянными разъемами. При изготовлении этой позиции использованы следующие элементы:
- Коаксиальный кабель RG-58 с общим диаметром 5,00 мм. Провод состоит из медной центральной жилы, слоя изоляции и двойного экрана из фольги и оплетки;
- Коннектор N-типа («папа», вилка) — резьбовой разъем, который обычно используется на уличных антеннах, репитерах и других крупногабаритных ВЧ-приборах;
- Коннектор SMA-типа («папа», вилка) — компактный резьбовой разъем, который производители применяют в устройствах меньшего размера. Встречается в 4G-роутерах, промышленных модемах, GSM-шлюзах, антенных усилителях и т. п.
Волновое сопротивление всех элементов — 50 Ом. Это стандартный импеданс, который обеспечивает совместимость и согласование с различным оборудованием сотовой связи.
Благодаря малой длине провода, затухание сигнала практически не сказывается на качестве сотового связи. Установка разъемов производится пайкой центрального пина и опрессовкой обжимной гильзы. Такой метод фиксации исключает «разбалтывание» вилки на проводе и гарантирует долговечность изделия.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м2
-
КомплектацияКабельная сборка N-male - SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БSMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
