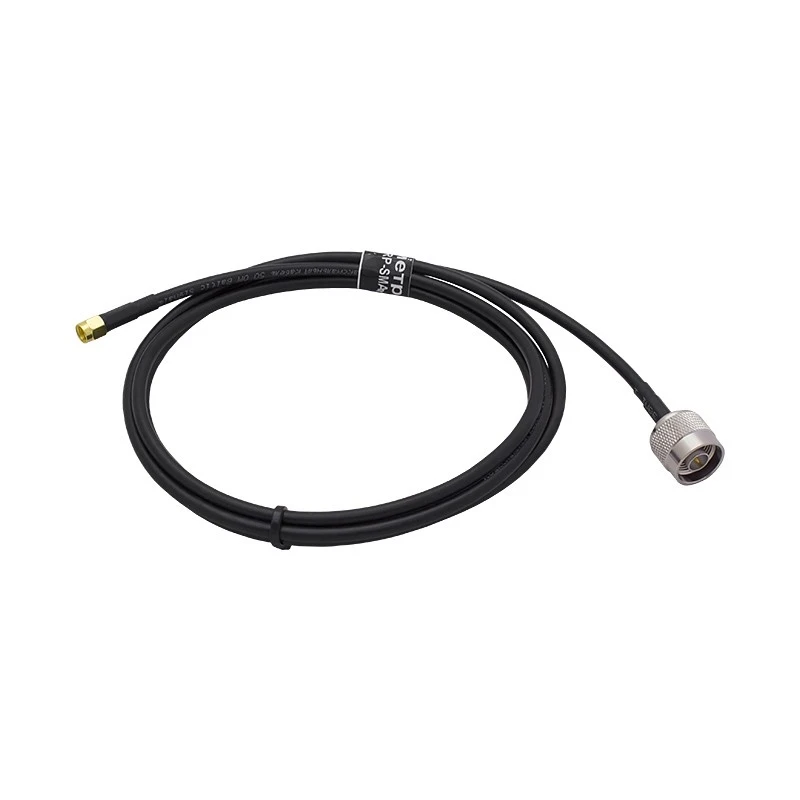

Кабельная сборка N-male - 2 метра RG-58 - RP-SMA-male
В отличие от универсального и повсеместного разъема N-типа, реверс-коннекторы RP-SMA были разработаны эксклюзивно для оборудования WiFi. Эта серия наконечников имеет нестандартное исполнение, при котором «мама» содержит штыревой элемент, а «папа» — гнездовой контакт.
Кабельная сборка с сочетанием коннекторов N-male и RP-SMA-male помогает осуществить:
- Подключение универсальных широкополосных антенн к точкам доступа и роутерам WiFi, которые оснащены антенными входами (съемными антеннами);
- Подключение к WiFi-оборудованию стороннего источника сигнала с целью тестирования, диагностики и отладки оборудования;
- Коммутацию антенн и прочего ВЧ-оборудования, которое использует реверсивные соединители (в виде «экзотики» может встречаться у отдельных производителей).
Кабель марки RG-58 относится к разряду гибких и легких «коаксиалов», которые удобно монтируются как на улице, так и внутри зданий. На расстоянии 2 метров соединительный провод оказывает минимальное влияние на качество сигнала, поэтому он может применяться в самых разных радиоусловиях.
По своей конструкции кабель представляет «матрешку», состоящую из медной жилы _1,02 мм, вспененного полиэтилена, двойного экрана (фольга, оплетка) и наружной оболочки PVC. Общий диаметр не превышает 5,00 мм. Провод устойчив к перепадам температуры и солнечному свету.
Методика установки разъемов и тестирования
Кабельные сборки RG-58 производятся путем установки обжимных разъемов. Процесс включает напаивание центрального пина на жилу кабеля, установку корпуса и обжим металлической втулки. Обжим осуществляется кримперным инструментом, который равномерно деформирует втулку с разных сторон, прижимая ее к кабелю. В заключение устанавливается термоусадочная трубка, которая скрывает стыки и обеспечивает необходимую герметизацию.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м2
-
КомплектацияКабельная сборка N-male - RP-SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БRP-SMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
