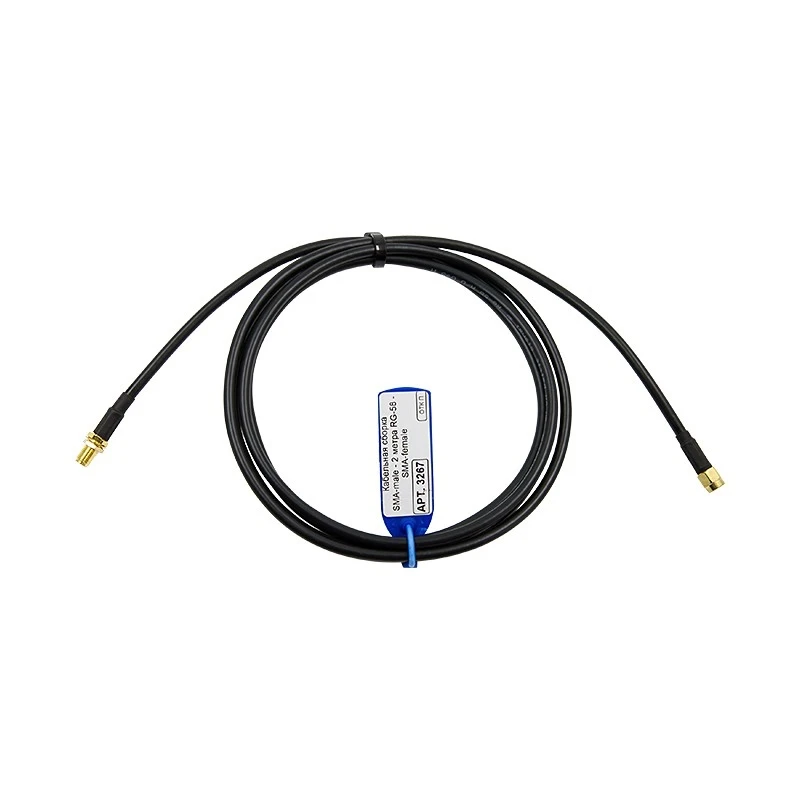

Кабельная сборка SMA-male - 2 метра RG-58 - SMA-female
Данная кабельная сборка оснащена разнотипными соединителями SMA: вилкой на стороне 1 и розеткой на стороне 2. Такое сочетание коннекторов позволяет разнести радиоприбор и подключаемую к нему антенну (или другое устройство) на расстояние 2 метров. Часто разместить устройства на расстоянии необходимо, чтобы преодолеть препятствия (например, стенки монтажного шкафа) или принять более мощный сигнал.
Разъемы серии SMA хорошо знакомы радиоинженерам: это компактные и прочные соединители для ВЧ-оборудования. Они полюбились производителям за свои малые размеры. При использовании SMA-разъемов удается сделать устройства более компактными и легкими. Помимо этого, эти коннекторы используют резьбовой тип сочленения, что повышает устойчивость и надежность контакта даже при серьезных вибрациях (например, в транспорте).
Как правило, SMA-штекеры и розетки используются на следующих видах приборов:
- Домашние и промышленные LTE-маршрутизаторы;
- Некоторые виды промышленных модемов и сотовых терминалов;
- GSM-шлюзы и телефонные аппараты со слотом SIM;
- Устройство со встроенным приемником GPS или ГЛОНАСС;
- Прочие устройства радиосвязи (ВЧ), использующие общедоступные диапазоны частот;
- Приборы для измерения, тестирования и калибровки.
При выборе кабельной сборки в первую очередь нужно ориентироваться на разъемы, которые используются на соединяемых устройствах! Эта кабельная сборка подходит для тех случаев, когда на подключаемых приборах установлены разнотипные коннекторы (розетка и вилка).
Для производства этой сборки использован радиокабель RG-58 A/U. Эта марка широко используется для соединений на небольших расстояниях. Обладая превосходной гибкостью, она может прокладываться вдоль углов, при этом на дистанции 2 метров затухание в кабеле приемлемо для большинства бытовых и промышленных решений.
Провод RG-58 A/U состоит из нескольких элементов. В центре находится медный проводник (жила) диаметром 1,02 мм. Следующим «слоем» является диэлектрик (вспененный полиэтилен). За ним следует двойной экран, который защищает кабель о внешних помех и не допускает излучения передаваемого сигнала вовне. Экран состоит из тонколистного алюминия (фольги) и оплетки. Наконец, завершает «пирог» внешняя оболочка ПВХ черного цвета. Оболочка стабильна к свету и перепадам температуры и может использоваться в самых разных условиях (на улице, в помещении, при морозе до -40°C или тепле до +70°C).
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м2
-
КомплектацияКабельная сборка SMA-male - SMA-female.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемSMA-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АSMA-male
-
Сторона БSMA-female
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
