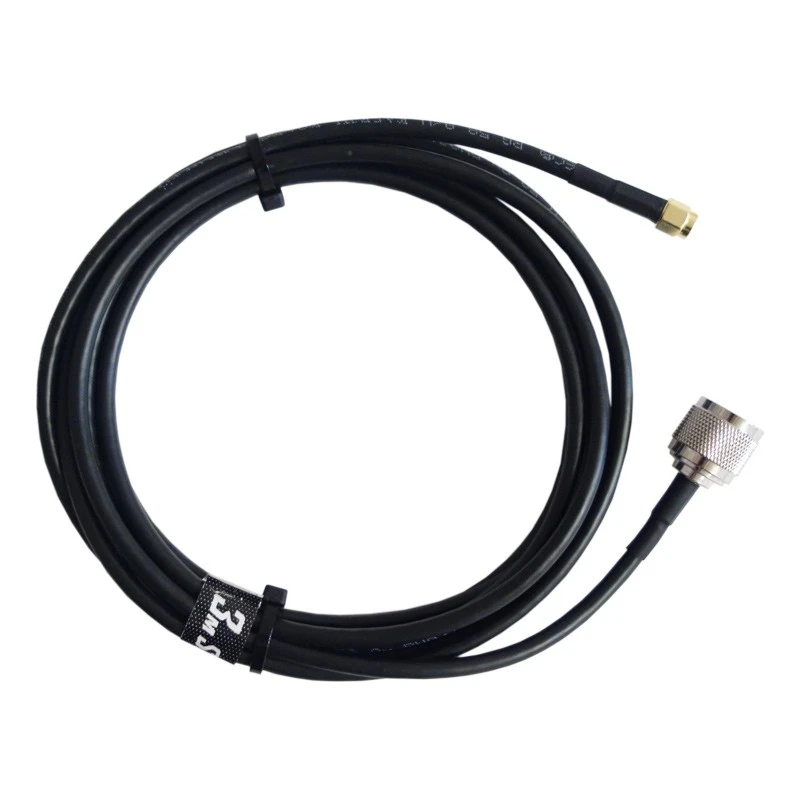

Кабельная сборка N-male - 3 метра RG-58 - SMA-male
Продукция с маркировкой RG-58 является наиболее доступной в среде высокочастотных кабелей с сопротивлением 50 Ом. Чаще всего такие провода применяют на отрезках длиной от 1 до 10 метров, поскольку на большем расстоянии качество передачи существенно снижается.
Центральная жила устройства выполнена на основе медной проволоки (_1,02 мм). Изолятором выступает вспененный полиэтилен, а для защиты от внешних шумов применяется двойной экран (оплетка и фольга). От внешних воздействий внутренности укрыты с помощью слоя ПВХ. Диаметр высокочастотного кабеля составляет всего 5,00 мм, что облегчает прокладку в узких коммуникационных лотках и технологических нишах.
Затухание внутри трехметрового кабеля составляет около 1 дБ на частоте 900 МГц и около 1,6 дБ на частоте 2000 МГц. Если вам требуется соединить два устройства на большой дистанции (от 10 до 50 метров), то мы рекомендуем применить более толстый кабель.
Монтаж коннекторов N-male и SMA-male выполнен обжимом. К данным разъемам вы без труда подключите мобильный роутер, стационарный или переносной усилитель связи, а также комнатную и уличную антенну.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м3
-
КомплектацияКабельная сборка N-male - SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БSMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
