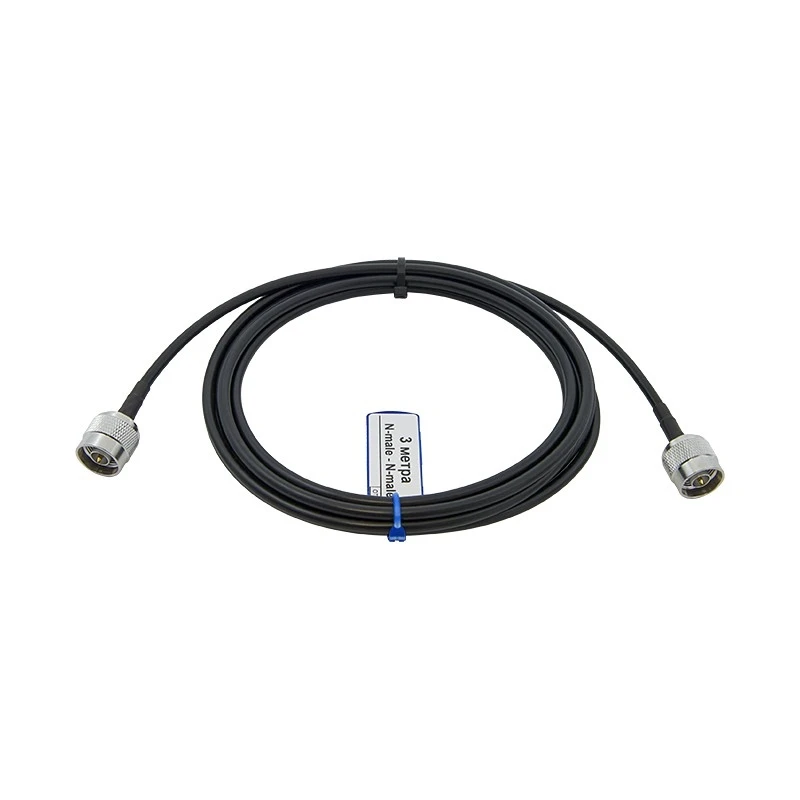

Кабельная сборка N-male - 3 метра RG-58 - N-male
Соединительный кабель с коннекторами N-male
Разъемы серии N применяются в профессиональных устройствах связи, таких как ретрансляторы, точки доступа, измерительные приборы. Особенностью этой серии является массивное резьбовое сочленение, которое удерживает вилку в розетке даже при значительных вибрациях и обеспечивает постоянный надежный контакт. Эти разъемы имеют стабильное волновое сопротивление 50 Ом и подходят для передачи ВЧ-сигнала в системах сотовой связи, WiFi и пр.
Встретить такие разъемы можно на активных устройствах, а также на пассивных антеннах, сплиттерах и других элементах радиосистем. Чаще всего коннекторы этого типа встречаются на следующих устройствах:
- Приборы, повышающие мощность сигнала (репитеры сотовой связи);
- Вспомогательные (линейные) усилители;
- Антенны сотовой связи для установки на улице и внутри помещений;
- Оборудование WiFi (точки доступа, антенны);
- Измерительные приборы, генераторы сигнала, анализаторы и т. п.;
- Пассивные компоненты для деления, суммирования и фильтрации сигналов.
Разъемы «мама» N-type чаще всего устанавливаются на самих приборах, в то время как ответные вилки «папа» монтируются на соединительные кабели.
Кабель RG-58 для передачи сигнала с малыми потерями
Кабельная сборка выполнена на базе коаксиального провода RG-58 A/U, который имеет внешний диаметр 5,0 мм с центральной медной жилой диаметром 1,02 мм. Кабель хорошо защищен от внешних помех и наводок двойным экранированием, состоящим из фольги и проволочной оплетки. Наружный слой из ПВХ защищает среду передачи от пыли, влажности и солнца и сохраняет свои свойства при температуре от -40°C до +70°C.
Потери кабеля достаточно низки и на длине 3 метров составляют порядка 1,0 дБ на частотах GSM-связи (900 МГц) и 1,8 дБ на более высоких частотах LTE (2500 МГц). При расчете ресурса вашей системы следует учитывать, что потери на разъемах (на контакте) обычно составляют до 1 дБ с каждой стороны.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)вспененный полиэтилен
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м3
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83.3
-
РазъемN-N
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
