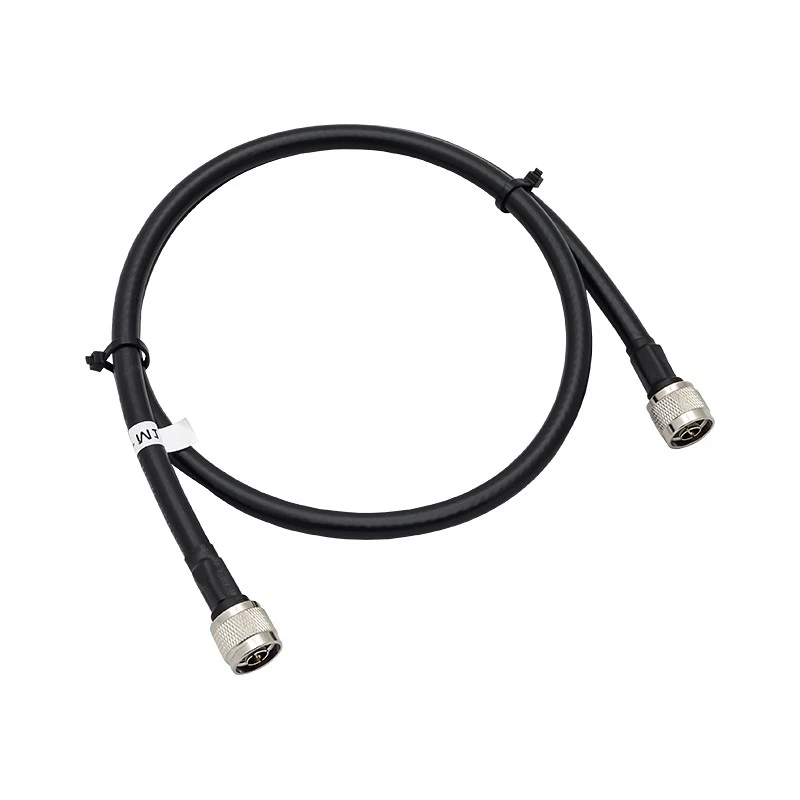

Кабельная сборка N-male - 1 метр 8D-FB - N-male
Артикул:
546280601-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Цвет
Чаще всего короткие соединительные кабели применяются для подключения приемных и раздающих антенн к репитерам сотовой связи, а также для соединения репитеров с дочерними усилителями. Кроме того, джамперный кабель с N-разъемами может использоваться в составе измерительного оборудования и абонентских терминалов.
Коаксиальный кабель 8D-FB имеет центральный проводник диаметром 2,56 мм, диэлектрик из вспененного полиэтилена и внешний проводник (экран), состоящий из проволочной оплетки и фольги. Оболочка выполнена из поливинилхлорида (ПВХ), устойчивого к перепаду температуры и солнечному ультрафиолету. Допускается уличный монтаж.
Преимущества и особенности:
- Кабель обладает низкими потерями. Например, на GSM-частоте 900 МГц затухание составит около 0,13 дБ на метр, а на 4G-частоте 2500 МГц — менее 0,25 дБ. Коннекторы суммарно добавляют затухание 2 дБ;
- Монтаж разъемов производится ручным методом. После пайки центральной жилы коннекторы обжимаются специальными клещами. Каждый экземпляр изделия проходит тестирование («прозванивается»);
- Кабельные сборки нашего производства подходят для многолетней эксплуатации. Коннекторы N-male прочно закреплены на проводе и не «сползают» даже при многократном подключении и отсоединении.
Затухание (на 100 м)
150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
-
Внешняя оболочка (диаметр), ммокт.15
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, ммавг.25
-
Диэлектрик (диаметр), ммиюл.35
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м1
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм168 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм60
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %82
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км06.май
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +75
-
Температура эксплуатации, °Сот -40 до +75
-
Тип кабеля8D-FB
-
Усиление на разрыв, H700
-
Центральный проводник (диаметр), ммфев.56
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 80
