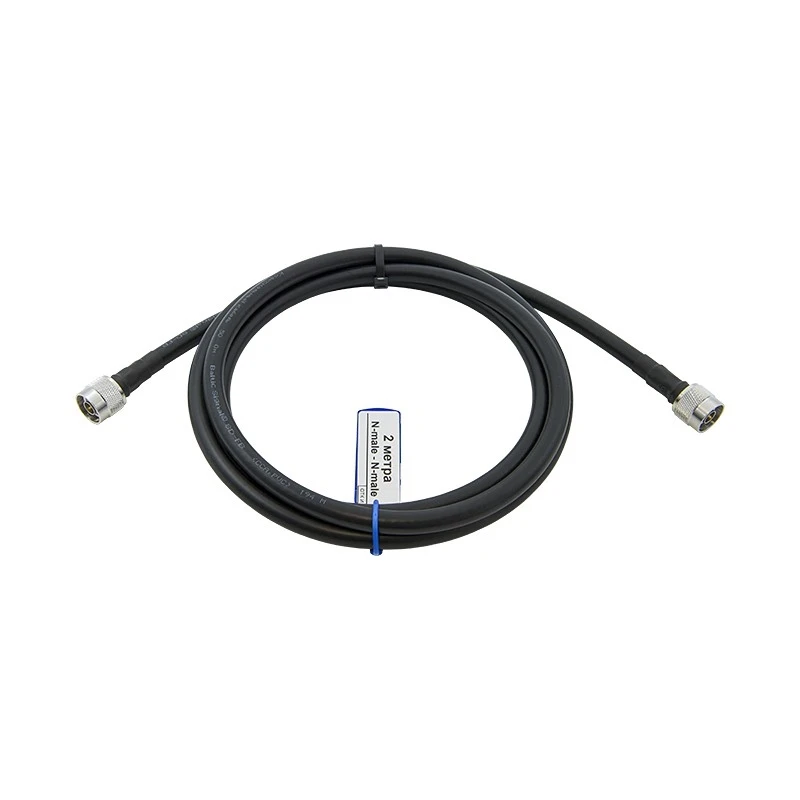

Кабельная сборка N-male - 2 метра 8D-FB - N-male
Соединительный кабель для ВЧ-применений
Кабельные сборки с разъемами N-male широко используются в коммутации радиооборудования. Эта серия коннекторов с волновым сопротивлением 50 Ом обеспечивает качественный контакт и устойчивость к тряске за счет крепкого резьбового соединения вилки с розеткой. Чаще всего эти разъемы можно встретить на таких устройствах, как:
- Репитеры (усилители) мобильного сигнала GSM/3G/LTE и дочерние усилители (бустеры) для тех же видов связи;
- Уличные и комнатные антенны для репитеров;
- Комплектующие для деления и суммирования сигналов (делители, сплиттеры, диплексеры);
- Некоторые точки доступа и антенны WiFi;
- Измерительные приборы и промышленные устройства беспроводной связи.
Эта кабельная сборка имеет с двух сторон коннекторы «папа» и обычно предназначена для коммутации активного устройства с антенной или пассивными элементами распределенной антенной системы.
Кабель 8D-FB для снижения потерь сигнала
Кабельные сборки 8D-FB выбираются, когда важно снизить затухание и обеспечить передачу сигнала с минимальными потерями. На расстоянии 2 метров кабель 8D обладает пренебрежительно малым затуханием. Например, на частоте 900 МГц снижение мощности составит порядка 0,27 дБ, а на частоте 3 ГГц — 0,55 дБ. Большинство систем усиления «не заметят» подобных потерь.
Кабель имеет внушительный диаметр 10,15 мм и имеет в центре CCA-жилу диаметром 2,56 мм. Жила выполнена из алюминия, покрытого слоем меди. Вокруг проводника расположен диэлектрик (вспененный PE) и двойной экран из листа фольги и оплетки. Двойное экранирование препятствует воздействию на линию передачи посторонних источников ЭМИ, что особенно важно при эксплуатации кабеля вблизи других проводов и приборов. Наружный слой — черный ПВХ, устойчивый к большинству климатических воздействий.
Кабельная сборка допускается к использованию на улице или в помещениях при температуре от -40°C до +75°C.
Затухание (на 100 м)
150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
-
Внешняя оболочка (диаметр), ммокт.15
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, ммавг.25
-
Диэлектрик (диаметр), ммиюл.35
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м2
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм168 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм60
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %82
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км06.май
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +75
-
Температура эксплуатации, °Сот -40 до +75
-
Тип кабеля8D-FB
-
Усиление на разрыв, H700
-
Центральный проводник (диаметр), ммфев.56
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 80
