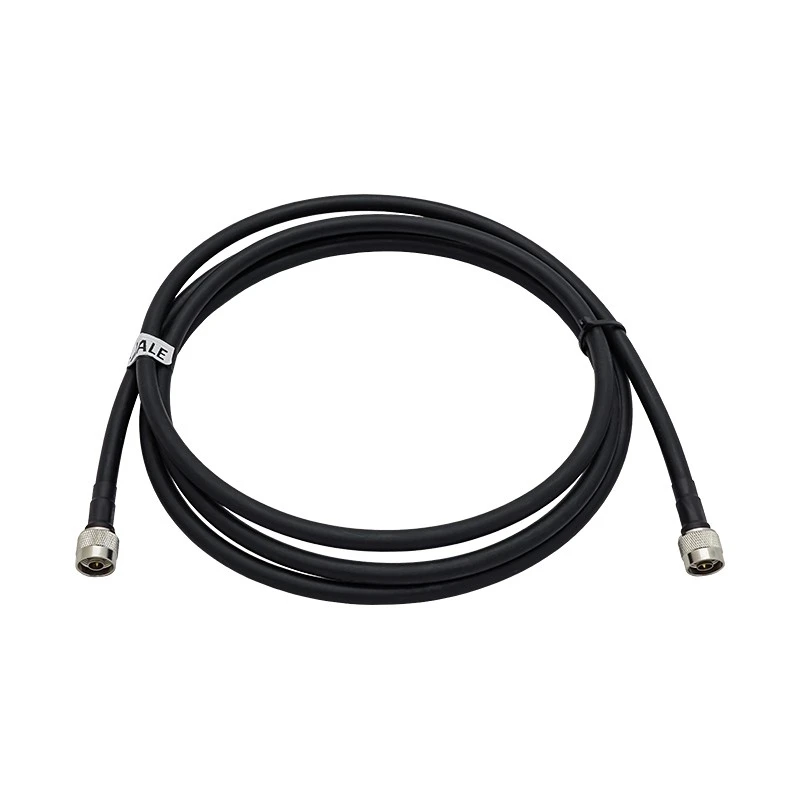

Кабельная сборка N-male - 3 метра 8D-FB - N-male
Марка 8D-FB отличается низкими показателями затухания, что позволяет использовать этот кабель при передаче сигнала пониженной мощности. Внутренняя структура провода включает в себя центральную жилу _2,56 мм (омедненный алюминий), диэлектрик из вспененного полиэтилена и внешний проводник (экран), состоящий из двух слоев: фольги и оплетки. Внешняя оболочка — ПВХ черного цвета.
Предлагаемая кабельная сборка подходит для следующих видов соединений:
- Уличная антенна — репитер;
- Репитер — комнатная антенна;
- Репитер — бустер (линейный усилитель);
- Уличная антенна — LTE-роутер, модем или другое сотовое устройство (могут потребоваться переходники).
Единое сопротивление кабеля и штекеров 50 Ом гарантирует передачу сотового сигнала с минимальными потерями. Рекомендуется использование этого джампера в сложных радиочастотных условиях, например, в составе систем усиления сотовой связи за городом.
Установка разъемов методом обжима
Коннекторы N-типа («папа») закреплены на проводе посредством опрессовки металлической гильзы. Игла разъема (пин) припаивается к коннектору. В результате изделие имеет долгий срок службы и выдерживает многочисленные циклы переподключения. Кабельные сборки в обязательном порядке проходят ОТК, где их тестируют с использованием мультиметра.
Разъемы N-male имеют резьбовое соединение, поэтому сохраняют надежный контакт даже при монтаже на улице. Дополнительная герметизация не требуется.
Затухание (на 100 м)
150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
-
Внешняя оболочка (диаметр), ммокт.15
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, ммавг.25
-
Диэлектрик (диаметр), ммиюл.35
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м3
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм168 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм60
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %82
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км06.май
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +75
-
Температура эксплуатации, °Сот -40 до +75
-
Тип кабеля8D-FB
-
Усиление на разрыв, H700
-
Центральный проводник (диаметр), ммфев.56
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 80
