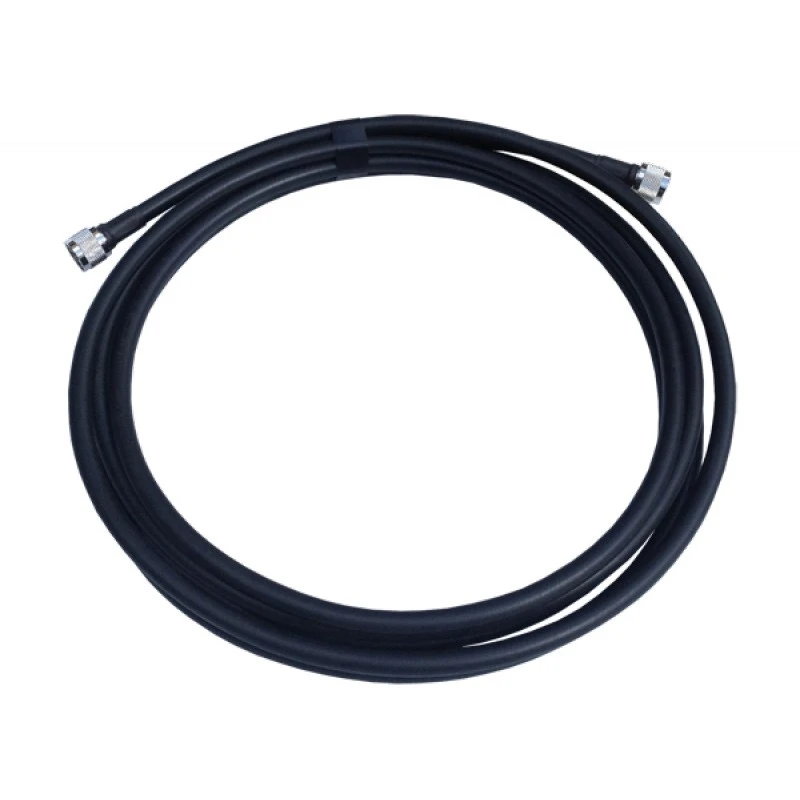

Кабельная сборка N-male - 5 метров 8D-FB - N-male
Этот тип соединительных устройств можно отнести к высшему классу, ведь за счет использования центрального проводника толщиной 2,56 мм сигнал передается на большие расстояния с минимальным затуханием. Материал жилы — покрытый медью алюминий. В качестве диэлектрика используется вспененный полиэтилен. Для экранирования радиосигнала установлена двухслойная защита, включающая в себя алюминиевую фольгу и оплетку из луженой меди. Снаружи кабель покрыт ПВХ. Общий диаметр кабеля — 10,15 мм.
Технологичный коаксиальный кабель 8D-FB создан для работы в сложных радиочастотных условиях. Эта кабельная сборка рекомендуется к использованию, чтобы максимально снизить потери на коммутационных элементах и «доставить» сигнал от одного устройства к другому с наименьшими потерями.
Кабель 8D-FB применяют в профессиональных системах усиления связи GSM/2G, 3G и 4G/LTE. Наиболее часто такими кабельными сборками соединяют уличные антенны с активными радиоустройствами. Кабель подходит для решений с волновым сопротивлением 50 Ом. Два штекера N-male с резьбой подходят для подключения стационарных репитеров, магистральных усилителей, уличных и комнатных излучателей.
Затухание (на 100 м)
150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
-
Внешняя оболочка (диаметр), ммокт.15
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, ммавг.25
-
Диэлектрик (диаметр), ммиюл.35
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м5
-
КомплектацияКабельная сборка N-male - N-male.
-
Конфигурация оплетки, мм168 x 0,15
-
Минимальный радиус изгиба (многократный), мм200
-
Минимальный радиус изгиба (однократный), мм60
-
Напряжение пробоя оболочки, В3000
-
Основной экрандвойной (алюминиевая фольга и алюминиево-магниевая оплетка)
-
Погонная емкость, пФ/м82 ±2
-
РазъемN-N
-
Скорость распространения сигнала, %82
-
Сопротивление внешнего проводника по постоянному току, Ом/км13
-
Сопротивление внутреннего проводника по постоянному току, Ом/км06.май
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АN-male
-
Сторона БN-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +75
-
Температура эксплуатации, °Сот -40 до +75
-
Тип кабеля8D-FB
-
Усиление на разрыв, H700
-
Центральный проводник (диаметр), ммфев.56
-
Центральный проводник (материал)алюминий, плакированный медью
-
Эффективность экранирования, дБ_ 80
