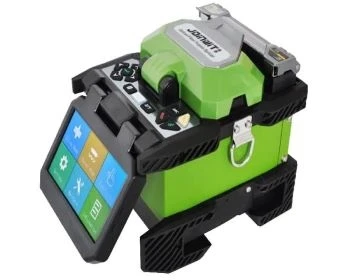

Сварочный аппарат оптического волокна Joinwit JW4106S 6 моторов
Прибор для сращивания оптических волокон JW4106S использует специальный источник света для освещения загруженных волокон, а затем с помощью специального микроскопа проецирует изображения волокон на датчик изображения. Изображения двух волокон обрабатываются центральным процессором, а затем передаются на монитор для отображения.
Процессор анализирует и обрабатывает сигналы изображения и генерирует различные виды информационных и управляющих сигналов. Процессор регулирует волокна с помощью двигателей толкания, выравнивания и фокусировки, приводимых в действие схемой, для перемещения двух волокон близко друг к другу и выравнивания их в осевом и радиальном направлениях.
После выравнивания процессор посылает дуговой сигнал. Высокое напряжение генерируется высоковольтной цепью сварочного аппарата, которая пронизывает воздух с двух концов электрода и выдает дугу. Высокая температура дуги используется для сращивания и сплавления волокон. Физические характеристики изображений после сращивания оптического волокна используются для расчета текущих потерь при сращивании, отображаемых на мониторе. После завершения сращивания отцентрируется место сращивания в защитной втулке, и их помещают в нагреватель для термоусадочной защиты.
Аппарат JW4106S обеспечивает высокую точность соединения и предназначен для работы с различными типами оптических волокон. За счет надежности, высокой точности и удобства использования модель широко применяют для качественной сварки оптоволокна.
Для оформления заказа свяжитесь с менеджерами по телефону или оставьте заявку на сайте. В каталоге представлена оригинальная и сертифицированная модель аппарата для сварки оптоволокна.
-
Бренд (производитель)Joinwit
-
Вес, г1590
-
Влажность воздуха рабочая, %0-95
-
Возвратные потери, дБ> 60
-
Входное напряжение, В100-240
-
Высота, мот 0 до 6000 над уровнем моря
-
Выходное напряжение, Вокт.15
-
Габариты, мм154x130x120
-
Диаметр оболочки волокна, мкм80 - 150
-
Диаметр покрытия волокна, мм0.1 - 3
-
Диапазон рабочих температур, °Сот -10 до +50
-
Длина резки, мммай.16
-
Емкость аккумулятора, мАч6400
-
Интерфейс подключенияGUI графический операционный интерфейс, автоматическое обновление ПО
-
Источник питания, ВЛитиевая батарея, 11,1
-
Калибровка дугиВ автоматическом и ручном режиме
-
Количество программ сварки300 групп
-
КомплектацияСварочный аппарат Joinwit JW4106S.
Скалыватель оптоволокна.
Адаптер питания от переменного тока / зарядное устройство.
Комплект запасных электродов 2 шт.
Аккумуляторная батарея.
Лоток для охлажОсвещениеВстроенный светильник с высокой яркостью и широкой зоной освещенияПамять результатов сварок20000Порт подключенияUSB, SDПотери на сварном соединении0,01 (ММФ), 0,02 (SMF), 0,04 (DSF)Применимые волокнаВсе типы волокон, одиночныеСпособ выравнивания волоконТочное выравнивание по сердцевине и по оболочкеСрок службы электрода5000Температура хранения,_от -40 до +80Термоусадочная трубка, мм60 мм, 40 мм и ряд термоусадочных трубокТип дисплея4,3" LCD Gh-performance с регулируемым углом наклонаТип свариваемых волоконSMF(ITU-T G.652), MMF(ITU-TG.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), ITU-T G.657Типичное время сварки, с7Типичное время термоусадки, с15Увеличение места сварки320-х по осям X и YУсиление на разрыв, H1,96-2,25
