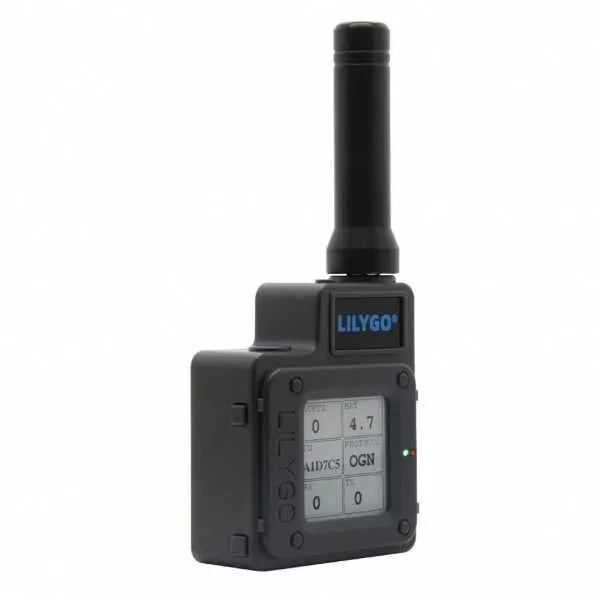

Модуль LILYGO TTGO T-Echo
Купите модуль LILYGO TTGO T-Echo для быстрой разработки автономных IoT-устройств с LoRa и GPS
Модуль LILYGO TTGO T-Echo — это компактная платформа на базе NRF52840 с интегрированным LoRa-трансивером SX1262 и мультисистемным GPS-модулем L76K. Устройство идеально подходит для создания дальнобойных датчиков, трекеров и Mesh-сетей. Модель поддерживает прошивку Meshtastic и работает с популярными средами разработки, такими как Arduino IDE и PlatformIO.
Встроенный 1.54-дюймовый E-Paper дисплей с низким энергопотреблением выводит информацию без необходимости постоянного обновления экрана. Это готовое решение для профессионалов и энтузиастов, занимающихся интернетом вещей, навигацией и дистанционным мониторингом.
Бренд LILYGO (Shenzhen Xin Yuan) — это китайский производитель, специализирующийся на разработке открытых аппаратных решений для IoT, STEM-образования и электронных проектов. Компания известна своими платами на базе ESP32 и NRF52, а также модулями с поддержкой LoRa, GPS и дисплеев. Продукция LILYGO ориентирована на разработчиков, студентов и инженеров, предоставляя готовые к использованию модули с открытой документацией и поддержкой сообщества. Модуль T-Echo является эволюцией популярной платы T-Beam и специально адаптирован для работы с протоколом Meshtastic.
5 главных преимуществ
- Дальнобойная LoRa-связь с трансивером SX1262 (мощность до +22 дБм, чувствительность -139 дБм) для передачи данных на километры.
- Мультисистемный GNSS-модуль L76K с поддержкой GPS, ГЛОНАСС, BeiDou и QZSS для точного позиционирования до 2 метров.
- Энергоэффективный микроконтроллер NRF52840 с Bluetooth 5, Thread, Zigbee и 2 МБ Flash/RAM для сложных приложений.
- 1.54-дюймовый E-Paper дисплей с разрешением 200x200 пикселей для отображения данных без постоянного обновления экрана.
- 850 мАч аккумулятора и компактный корпус из ABS-пластика для долгой автономной работы в полевых условиях.
Как работает модуль
Модуль построен на базе 32-битного микроконтроллера NRF52840 с поддержкой Bluetooth 5.0, Bluetooth Mesh, Thread и Zigbee. LoRa-трансивер SX1262 с интегрированным высокостабильным TCXO-генератором обеспечивает передачу данных на частотах 433, 868 или 915 МГц с мощностью до +22 дБм и чувствительностью приёма до -139 дБм. Мультисистемный GNSS-модуль L76K поддерживает совместное позиционирование по GPS, ГЛОНАСС, BeiDou и QZSS. Это повышает точность и скорость определения координат даже в сложных городских условиях.
1.54-дюймовый E-Paper дисплей с разрешением 200x200 пикселей отображает данные с минимальным энергопотреблением. Программирование осуществляется через USB-C порт с использованием Arduino IDE или PlatformIO. Модуль поставляется с предустановленной прошивкой Meshtastic для быстрого развёртывания Mesh-сетей. Встроенный аккумулятор ёмкостью 850 мАч обеспечивает длительную автономную работу.
- MCU: nRF52840
- Flash_память: 2 МБ
- ОЗУ (RAM): 2 МБ
- Интерфейсы шин: UART, SPI, TWI, PDM, I2S, QSPI
- Беспроводная связь: Bluetooth 5, Thread, Bluetooth Mesh, ANT, 802.15.4, Zigbee
- Датчик: варианты исполнения с датчиком температуры/давления BME280 и без него
- LoRa_трансивер: SX1262, большая дальность, низкое энергопотребление
- Диапазоны частот: глобальное покрытие 433 / 868 / 915 МГц
- Материал корпуса: ABS
- Версии изделия: обычная версия / версия с BME280
- Ёмкость аккумулятора: 850 мА·ч
-
Диапазон рабочих частот433 — 915 МГц
-
Оперативная память2 Мб
-
ПроцессорnRF52840
