Модуль LILYGO TTGO Meshtastic T-Beam V1.1 ESP32
Купите модуль LILYGO TTGO Meshtastic T-Beam V1.1 для дальних LoRa-проектов и GPS-трекинга

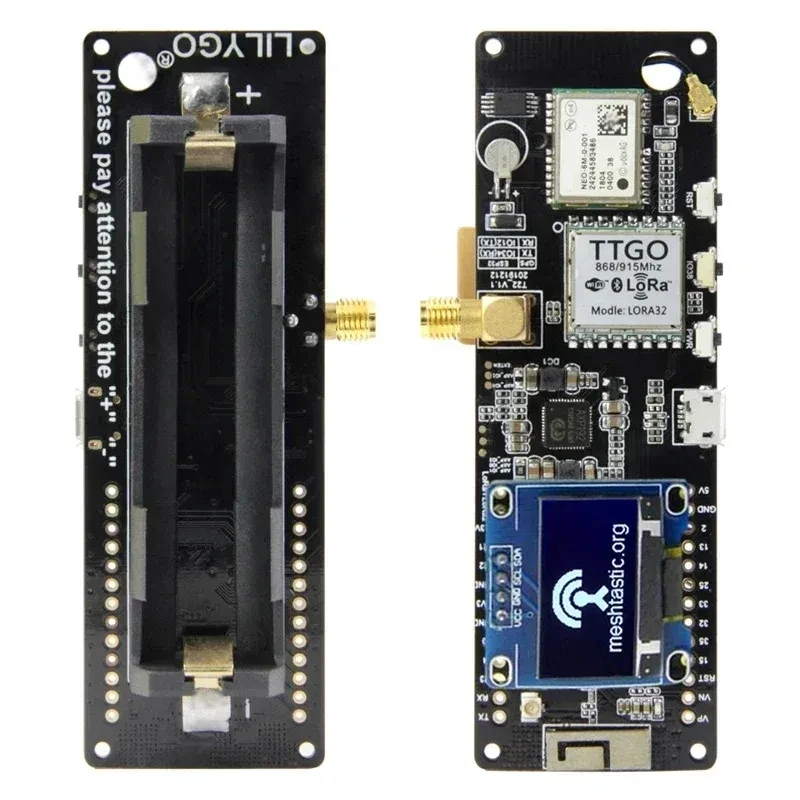

Получите компактную и мощную платформу для автономных систем связи и геолокации. Модуль TTGO T-Beam V1.1 объединяет микроконтроллер ESP32, дальнобойный LoRa-трансивер SX1262, приёмник GPS NEO-6M и держатель для батареи 18650. Встроенный OLED-дисплей отображает координаты и статус работы. Это идеальное решение для создания децентрализованных Mesh-сетей Meshtastic, портативных трекеров и полевых IoT-устройств.
5 главных преимуществ
- Дальнобойная LoRa-связь. Трансивер SX1262 обеспечивает передачу данных на километры при сверхнизком энергопотреблении. Чувствительность приёма достигает -139 дБм, что гарантирует уверенный приём даже в сложных условиях.
- Точное GPS-позиционирование. Встроенный GPS NEO-6M с керамической антенной и резервной батареей обеспечивает быстрое и точное определение координат для трекинга и геозон.
- Автономное питание. Держатель для аккумулятора 18650 на обратной стороне платы позволяет работать без подзарядки. Управление питанием осуществляется чипом AXP192, который обеспечивает зарядку и стабильную работу от батареи.
- Гибкие интерфейсы. Поддержка Wi_Fi 2.4 ГГц, Bluetooth 4.2, SPI, I2C, UART для подключения датчиков и периферии. Это позволяет легко интегрировать модуль в любые проекты.
- Готовность к Meshtastic. Полная совместимость с популярным протоколом для создания защищённых Mesh-сетей.
Модуль TTGO T-Beam V1.1 построен на базе микроконтроллера ESP32 с двухъядерным процессором, 4 МБ Flash и 8 МБ PSRAM. LoRa-модуль SX1262 работает в диапазонах 433/868/915 МГц с выходной мощностью до +20 дБм. Он обеспечивает дальнюю и энергоэффективную передачу данных. GPS NEO-6M с керамической антенной и резервной батареей обеспечивает быстрое позиционирование.
Встроенный OLED-дисплей отображает координаты, статус сети и другую информацию. Для разработки доступны среды Arduino IDE и PlatformIO с обширными библиотеками и примерами на GitHub.
Особенности модельного ряда T-Beam
Линейка T-Beam включает несколько версий. V1.1 использует ESP32, LoRa SX1276 или SX1262 и GPS NEO-6M или NEO-M8N. Более новые версии, такие как T-Beam Supreme, используют ESP32-S3 и SX1262. Модель V1.1 остаётся популярным выбором благодаря оптимальному соотношению цены и функциональности. Она идеально подходит для проектов Meshtastic, трекеров и LoRa-ретрансляторов.
- Рабочее напряжение: 1,8 ~ 3,7 В
- Допустимый ток: 10 ~ 14 мА
- Ток передачи: 120 мА @ + 20 дБм
- 90 мА @ + 17 дБм
- 29 мА @ + 13 дБм
- Рабочая частота: 433/470 МГц
- Мощность передачи: + 20 дБм
- Чувствительность приема:-139 дБм при LoRa и 62,5 кГц и SF = 12 и 146 бит/с
- -136 дБм при LoRa и 125 кГц и SF = 12 и 293 бит/с
- -118 дБм при LoRa и 125 кГц и SF = 6 и 9380 бит/с
- -123 дБм при FSK, 5 кГц и 1,2 Кбит/с
- Погрешность частоты: +/-15 кГц
- Пространство FIFO: 64 байта
- Скорость передачи данных: 1,2 Кбит/с ~ 300 кбит/с при FSK
- 0018 К ~ 37,5 Кбит/с @ LoRa
- Режим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
-
Диапазон рабочих частот433 — 470 МГц
