Материнская плата BIGTREETECH Manta M4P
Закажите материнскую плату BIGTREETECH Manta M4P для мощного апгрейда 3D-принтера!

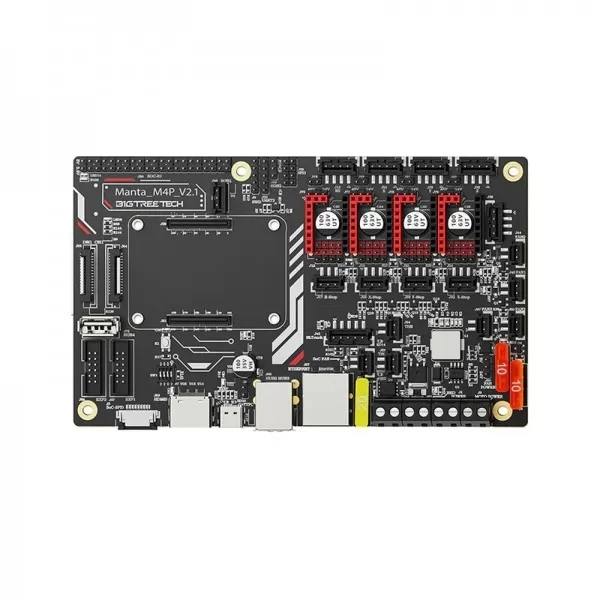

Материнская плата BIGTREETECH Manta M4P – это современный 32-битный контроллер для 3D-печати. Модель создана для быстрого запуска Klipper без лишних проводов. С этой платой ваш принтер выйдет на новый уровень производительности.
- Встроенный BTB-разъём для прямой установки CB1 или CM4.
- 32-битный чип STM32G0B0RE на частоте 64 МГц.
- Мощный чип TPS5450-5A с током до 5 Ампер.
- Совместимость с Klipper и Marlin для любых задач.
- Богатые порты расширения для BLTouch и RGB-подсветки.
Купите современную плату для быстрого запуска Klipper
Плата BIGTREETECH Manta M4P оснащена 32-битным микроконтроллером ARM Cortex-M0+. Модель имеет четыре оси для управления моторами. Плата поддерживает входное напряжение DC 12V или 24V. Мощный чип TPS5450-5A выдаёт до 5 Ампер тока. В пике он достигает 6 Ампер для стабильной работы.
Размеры платы для установки составляют 146 x 84.2 мм. Плата имеет три порта для вентиляторов с выбором напряжения. Доступны режимы 5V, 12V и 24V для гибкой настройки. Manta M4P поддерживает драйверы TMC2209, TMC5160 и другие. Плата отлично подходит для принтеров Voron V0 и Ender 3.
Особенностью модели является встроенный BTB-разъём. Он совместим с Raspberry Pi CM4 и BTT CB1. Вы можете установить модуль напрямую на плату. Это избавляет от лишних проводов и адаптеров. Крепление модуля дополнительно усиливается винтами. Плата поддерживает установку прошивки через SD-карту.
Manta M4P имеет встроенный HDMI-порт для вывода видео. Доступны интерфейсы DSI и CSI для камеры и дисплея. Плата поддерживает датчик обрыва нити и автоотключение. Встроенный порт для BLTouch упрощает автоматическую калибровку стола.
Выбирайте качественные платы от производителя BIGTREETECH
Производитель BIGTREETECH – это команда из Шэньчжэня. Компания называется Shenzhen BIQU Technology Co., Ltd. BIGTREETECH специализируется на контроллерах для 3D-принтеров. Продукция бренда пользуется огромной популярностью у энтузиастов. Инженеры BIGTREETECH постоянно улучшают свои разработки. Все платы проходят строгий контроль качества. Производитель предлагает открытое программное обеспечение. Это позволяет тонко настраивать принтер под любые задачи.
Особенность плат BIGTREETECH – их продуманная конструкция. Manta M4P имеет защиту USB и Ethernet от электростатики. Термисторы защищены от утечек тока нагревателя. Разноцветные разъемы снижают риск ошибок при подключении. Плата совместима с большинством популярных 3D-принтеров. Manta M4P является идеальным выбором для Voron V0. Плата также отлично подходит для апгрейда Ender 3. BIGTREETECH предлагает полную техническую документацию и поддержку. Компания активно обновляет прошивки и драйверы.
- Поддерживаемые модули: BTT CM4 (на базе Rockchip RK3566), CM4 (Raspberry Pi), CB1 (на базе Allwinner H616)
- Размер платы: 162 x 160 мм
Процессор
- Используется процессор от установленного вычислительного модуля (например, RK3566 для BTT CM4)
- При использовании BTT CM4: 4-ядерный ARM Cortex-A55, 1.8 ГГц, NPU до 0.8 TOPS
Память:
- ОЗУ: 4 ГБ LPDDR4
- Накопитель: зависит от модуля (eMMC или MicroSD)
Связь и интерфейсы:
- Ethernet: 10/100/1000 Мбит/с
- Wi-Fi: встроенный (на модулях BTT CM4 и CB1)
- USB: 2 x USB 2.0, 1 x USB 3.0
- Bluetooth: на некоторых модулях
Разъёмы для подключения периферии 3D-принтера:
- Драйверы шаговых двигателей: до 8 драйверов (TMC2209, TMC5160, и др.) через слоты для шаговых драйверов
- Входы термодатчиков: 5 (термистор, PT100, PT1000, MAX31865 и др.)
- Выходы нагревателей: 4 канала (HE0, HE1, HE2, HE3), 24В
- Вентиляторы: 5 портов (Fan0, Fan1, Fan2, Fan3, Fan4)
- Энкодеры: поддержка
- Бесконтактный датчик: поддержка
- BLTouch: поддержка
- Датчик напряжения: поддержка
- Порты EXP1, EXP2: для дисплея
- Слот для MicroSD: на плате для обновления прошивки загрузчика
- Интерфейс CAN: поддержка CAN FD
Питание
- Входное напряжение: 12–24 В
- Максимальный ток: 15 А
Прошивка:
- Klipper (основная прошивка)
- Марлин (опционально, через вычислительный модуль
-
Оперативная памятьLPDDR4 4 Гб
-
ПроцессорRockchip RK3566
