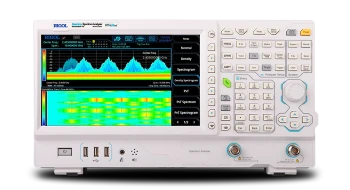

Анализатор спектра RIGOL RSA3015E

Анализатор спектра RIGOL RSA3015E – компактный лабораторный инструмент для задач, где критичны скорость и точность. Диапазон 1,5 ГГц и полоса анализа до 10 МГц обеспечивают детальное измерение сигналов. Прибор сочетает классический свипирующий режим (GPSA) и режим анализатора спектра реального времени (RTSA). Первый подходит для статичных измерений, второй – для захвата кратковременных искажений, джиттера, помех. Технология Ultra-Real гарантирует оптимальную скорость обработки.

Модель прибора RIGOL RSA3015E является ограниченным по функционалу вариантом исполнения анализатора спектра RIGOL RSA3030 и с меньшим значением верхней границы полосы пропускания: 1.5 ГГц вместо 3.0 ГГц.
Такое ограничение позволяет предлагать данное устройство заказчику по более низкой цене, чем базовое устройство.

Анализатор спектра RIGOL RSA3015E может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA).

В анализаторе спектра RIGOL RSA3015E используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.

Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RIGOL RSA3015E имеет семь режимов визуализации в режиме реального времени.

Анализатор спектра реального времени RIGOL RSA3015E предоставляет пользователю гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024x600 пикселей.

Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.

Особенности технологии частотного анализа Ultra-Real:

• Анализ спектра без слепого времени
• Непрерывная регистрация данных сигнала в полосе частот реального времени
• Непрерывный анализ спектра, отсутствие слепых зон по времени
• Запуск по частотной маске (FMT)
• Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме
• Сложные режимы отображения
• Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
• Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.

Основные характеристики анализатора спектра RIGOL RSA3015E:

• Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA).
• Полоса пропускания: от 9 кГц до 1.5 ГГц.
• Технология: UltraReal.
• Погрешность опорного генератора: 1 ppm (0,1 ppm).
• Режим GPSA: полоса обзора: нулевая, от 10 Гц до максимальной частоты; разрешение 2 Гц.
• Фильтр ПЧ: 1 Гц...3 МГц.
• ЭМС фильтры (опция).
• Видеофильтр: 1 Гц…10 МГц.
• Фазовый шум: -112 дБн @ 1 МГц.
• Средний уровень собственного шума DANL: -141 дБм (без пред./усил-ля), -161 дБм (с пред./усил-ем, опция).
• Диапазон измерения: DANL...+30 дБм.
• Режим RTSA: полоса захвата 10 МГц.
• Минимальная длительность событий 9,3 мкс.
• SFDR <-50 дБн/Гц.
• Встроенный трекинг-генератор: нет.
• 6 типов окон.
• Цветной дисплей 10,1" (1024х600).
• Интерфейсы LAN, USB, HDMI.
• Размеры 410 х 224 х 135 мм.
• Масса 4,65 кг.

Небольшие вес и габариты позволяют легко переносить прибор.

RIGOL RSA3015E – это не просто анализатор спектра. Это инструмент, который превращает сложные измерения в простые задачи. Режимы реального времени, сенсорный интерфейс и гибкость – главные преимущества прибора.
