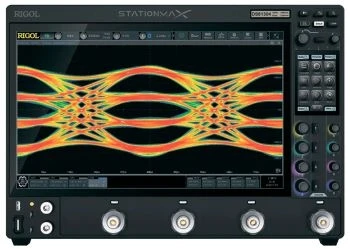

Осциллограф цифровой RIGOL DS81304
Артикул:
1382043231-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)17 015 580
руб.
Количество:
Приказом Росстандарта № 2240 от 17.09.24. осциллограф цифровой RIGOL DS81304 внесен в Госреестр СИ РФ за № 93223-24. Срок действия Свидетельства об утверждении типа СИ определен до 17.09.29. Установленный межповерочный интервал - 1 год.
Модульная аппаратная платформа Station Max II.
Уникальные инновации и изменения в конструкции RIGOL DS81304, недоступные для осциллографов RIGOL других модификаций, позволяют существенно расширить измерительные возможности.
Данная технология обеспечивает осциллографу RIGOL DS81304 передовые технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов RIGOL.
Абсолютным новшеством в конструкции осциллографа RIGOL DS81304 является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Функционал осциллографа RIGOL DS81304 стандартно объединяет в одном корпусе 4 независимых прибора:
- цифровой осциллограф с режимом высокого разрешения (до 16 бит);
- 3-х разрядный цифровой вольтметр;
- 8-ми разрядный высокоточный частотомер;
- 64-х разрядный сумматор.
Преимущества осциллографа RIGOL DS81304
- Количество входных аналоговых каналов – 4;
- Количество каналов внешней синхронизации – 1;
- Полоса пропускания аналоговых каналов – до 13 ГГц;
- Максимальная частота дискретизации в реальном времени на канал – 40 Гвыб/с;
- Максимальная глубина памяти – 1 Гвыб на канал (4 Гвыб на канал - опция);
- Скорость захвата осциллограмм: более >500 000 осц/с;
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
- Разрешение по вертикали: регулируемая от 8 бит до 16 бит;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 _);
- Диапазон временной развёртки: 20 пс/дел ~ 1000 с/дел;
- Несколько независимых приборов в одном корпусе: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);
- Расширенной анализ джиттера и глазковой диаграммы (опция);
- Опции проверки на соответствие требованиям протоколов передачи данных: DDR3/LPDDR3 (опция DS80000-DDR3C); USB2.0 (опция DS80000-USBC); Ethernet 100M/1000M (опция DS80000-ENETC);
- Опции декодирования последовательных протоколов передачи данных: RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA); I2S (опция DS80000-AUDIOA); MIL-STD-1553 (опция DS80000-AEROA); USB2.0 (опция DS80000-USBA);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ,и функция поиска пиков;
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;
- Основной 15,6-дюймовый емкостный цветной сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3,5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.
Дополнительные технические характеристики
- Режим выборки: Выборка в реальном времени;
- Общая частота дискретизации: 160 Гвыб/с;
- Максимальная частота дискретизации 40 Гвыб/с (все каналы);
- Аппаратная запись и воспроизведение сигналов в реальном времени: Макс. 2 000 000 кадров (одноканальный режим);
- Пиковый детектор: Захват глитчей от 100 пс;
- Разрешение встроенных дисплеев: 1920 х 1080 пикселей; 480 х 320 пикселей
- Входная связь: По постоянному току;
- Входной импеданс: 50 Ом ± 3%;
- Входная емкость: 17 пФ ± 3 пФ;
- Коэффициент деления пробника: 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ;
- Максимальное входное напряжение: _10 мВ/дел: 1 В СКЗ, >10 мВ/дел: 5 В СКЗ;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел;
- Диапазон смещения: ±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел);
- Динамический диапазон: ±5 дел (8 бит);
- Относительная погрешность: усиления по постоянному току: ± 2% от полной шкалы;
- Точность смещения постоянного тока: _200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) / >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение);
- Межканальная развязка: _ 100:1 (от постоянного тока до 1 ГГц); _ 30:1 (> 1 ГГц).
- Диапазон временной развертки: От 20 пс/дел до 1000 с/дел.
- Разрешение по времени: 0,2 пс;
- Погрешность частоты опорного генератора: ± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения);
- Диапазон задержки временной развертки: максимальное значение -5 дел перед запуском 1с или 100 дел после запуска;
- Измерение временного интервала: _T (с использованием курсоров) ± (точность временной развертки x показание) ± (0,001 x ширина экрана) ± 20 пс;
- Диапазон коррекции межканального смещения: ±100 нс, точность ±1 пс
- YT по умолчанию
- XY- канал 1/2/3/4
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г28000
-
Габариты, мм448x310x522,6
-
Глубина записи1Гб
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI, AUX
-
КомплектацияОсциллограф цифровой RIGOL DS81304.
Шнур питания.
USB-кабель. -
Коэффициент развертки20 пс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц40
-
Полоса пропускания, МГц13000
-
СерияDS80000
-
Тип дисплеяСенсорный 15,6”
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность1 мВ/дел - 1 В/дел
