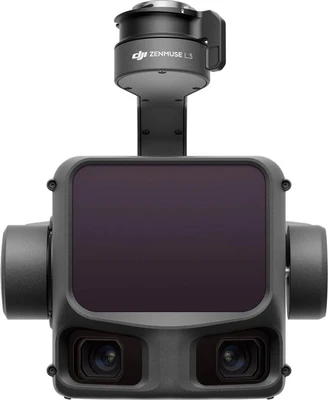

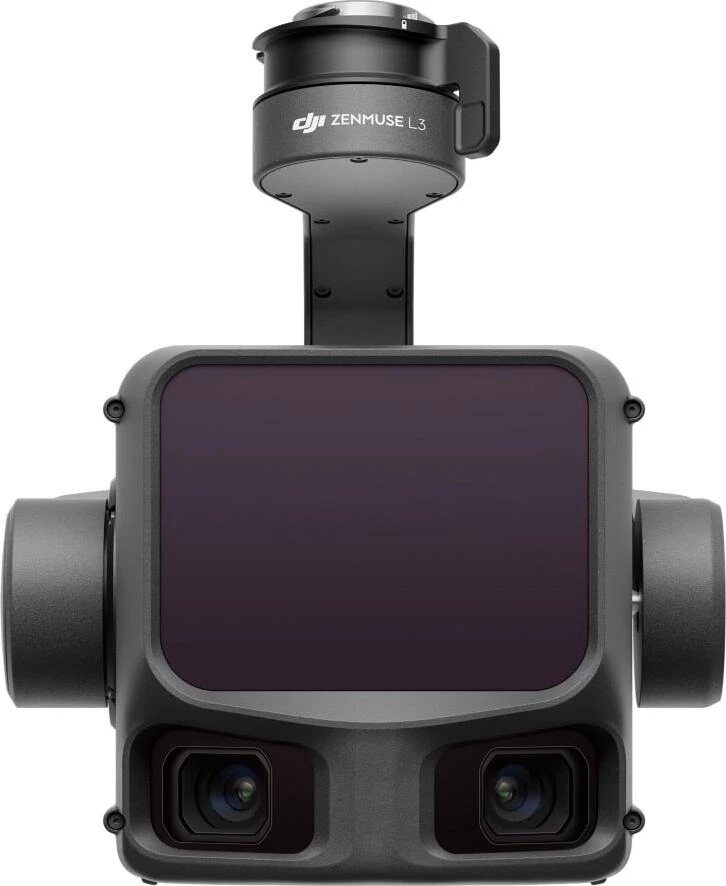

Подвес DJI Zenmuse L3

DJI Zenmuse L3 LiDAR — профессиональный сенсор, LiDAR система для дронов Matrice 400

1535 нм лидар дальнего действия

При частоте 100 кГц и интенсивности окружающего света 100 клк дальность действия может достигать 950 метров при наведении на цель с коэффициентом отражения 10% ^[1]. Частота является гибкой и регулируемой, что позволяет лучше согласовывать мощность передачи и режим работы.

Двойная система камер видимого света с разрешением 100 Мп

Оснащенный двумя 100-мегапиксельными 4/3 CMOS-сенсорами видимого света и механическим затвором, он значительно повышает точность и эффективность работы. Он поддерживает объединение пикселей до 25 мегапикселей, обеспечивая повышенную светочувствительность и превосходную цветопередачу.

Высокоточная геодезия

Точность определения высоты на высоте 120 метров составляет лучше 3 см, на высоте 300 метров — лучше 5 см, а на высоте 500 метров — лучше 10 см^[3]. Она может эффективно использоваться для типичных геодезических проектов масштаба 1:500, 1:1000 или 1:2000.

Высокая степень проникновения

Благодаря уменьшенному световому пятну, он обеспечивает большую энергию на точку и более высокую проникающую способность. В таких приложениях, как топографическая съемка, он позволяет получать все больше и больше полных точек местности, эффективно повышая точность и полноту данных о рельефе.

100 квадратных километров в день ^[2]

Zenmuse L3 в сочетании с DJI Matrice 400 может покрыть 10 квадратных километров за один вылет в типичном полете на высоте 300 метров, а зона ежедневной эксплуатации может достигать 100 квадратных километров ^[2].

Комплексное решение

Используя собственную экосистему DJI, это решение предоставляет комплексное решение «под ключ» — от сбора и обработки данных до их применения. По сравнению с традиционными процессами работы на нескольких платформах, комплексное решение DJI просто в использовании и легко осваивается.

1. (1) Определение дальности: Расстояние, на котором может быть обнаружено 50% испускаемого импульса. Если лазерный луч попадает более чем на одну цель, энергия лазерного импульса рассеивается, и дальность может быть уменьшена. (2) Условия тестирования: фоновое освещение 100 клк, центральная область поля зрения, атмосферная видимость 23 км, плоская цель размером больше диаметра лазерного луча, направление падения лазерного луча перпендикулярно плоскости цели. (3) По умолчанию максимальная дальность измерения составляет 900 метров. Для увеличения дальности измерения обратитесь в службу технической поддержки или к авторизованному агенту.

2. При использовании с DJI Matrice 400, Zenmuse L3 может охватывать площадь до 100 квадратных километров в день (высота полета по горизонтали 300 метров, боковое перекрытие 20%, скорость полета 17 м/с и 6 часов эффективного летного времени).

3. Измерения проводились на экспериментальной площадке DJI при следующих условиях:

(1) Выберите место с очевидными угловыми особенностями. Подключите DJI Matrice 400 к D-RTK 3 после калибровки местоположения. Используйте траекторию полета из DJI Pilot 2, используйте линейное повторяющееся сканирование, летите со скоростью 15 м/с, установите угол наклона подвеса на -90° и включите калибровку курса. Длина каждого прямого участка траектории полета не должна превышать 3300 метров.

(2) Контрольная точка представляет собой открытый твердый материал, соответствующий модели диффузного отражения.

(3) Используйте DJI Terra для постобработки и включите оптимизацию точности облака точек во время обработки.
