Стенд предназначен для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения. Аэродинамическая труба поставляется в исполнении на пространственной несущей раме, без мебели. Размер рабочей области 1000х300х300 мм (ДхШхВ). Данная вариация комплекса представляет собой максимально упрощенный вариант поставки без дополнительных учебных модулей, с целью дооснащения уже существующих лабораторий или для проведения узконаправленных экспериментов.
Комплектация:
- Аэродинамическая труба;
- Программное обеспечение на носителе;
- Набор комплектующих для базовых экспериментов.

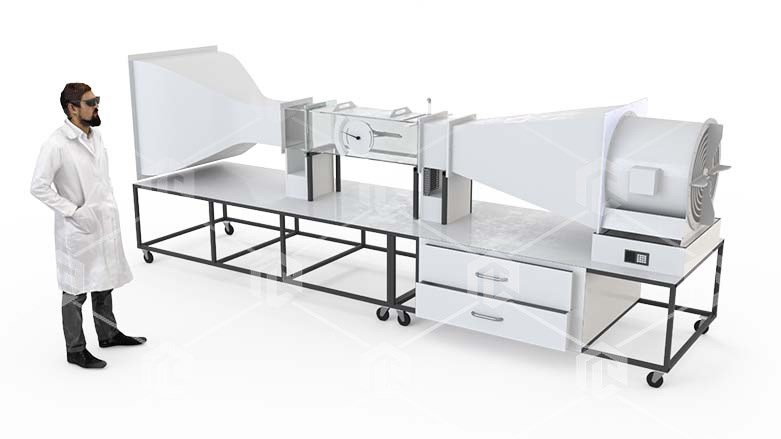

Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
- Корпус трубы, с размером рабочей области 1000х300х300 мм (ДхШхВ);
- Скорость воздушного потока в рабочей области, – до 20 м/c;
- Потребляемая мощность двигателя: не более 7,5 КВт 380 В 50 Гц;
- Ручной дифференциальный измеритель давления;
- Диффузор для подключения к вентилятору – 1 шт;
- Конфузор для всасывания воздуха без вихрей – 1 шт;
- Сетчатый фильтр для конфузора – 1 шт;
- Спрямляющие решетки – 1 шт;
- Крепление ПВД – 1 шт;
- Приемник воздушного давления – 1 шт;
- Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;
- Детали для опытов по аэродинамике – 1 комплект.
