Комплект учебного оборудования "Основы электроники" ОЭ-МР-01.1 ✅

Главная
Каталог
Корпоративным клиентам
Всё для бизнеса
Образовательные учреждения
Товары для школы
Лабораторное оборудование
По кабинетам
По кабинетам
Профильные предметы
Комплект учебного оборудования "Основы электроники" ОЭ-МР-01.1 ✅
Артикул:
15011
Вес:
0
кг.
Ед. измерения:
шт.
Комплект учебного оборудования "Основы электроники" ОЭ-МР-01.1 ✅ 15011
Увеличить
Количество:
Свяжитесь с нами насчет цены
Есть в наличии (
100
 шт.
)
Купить в один клик

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Комплект учебного оборудования "Основы электроники" ОЭ-МР-01.1 предназначен для проведения лабораторно-практических занятий по одноименному курсу и обеспечивает изучение полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, выпрямителей и сглаживающих фильтров.



Технические характеристики:

  • Габариты: 650 х 550 х 300 мм
  • Исполнение: настольное.
  • Электропитание: 220 В, 50 Гц.
  • Потребляемая мощность: не более 100 ВА.



Комплект поставки:

  1. Моноблок "Основы электроники" включает в себя следующие блоки:
    • функциональный генератор,
    • трехфазный генератор,
    • источники питания,
    • измерительные приборы,
    • диоды, резисторы, конденсаторы,
    • нелинейные и реактивные элементы,
    • операционный усилитель,
    • цифровая техника,
    • транзисторы.
  2. Комплект соединительных проводов и силовых кабелей.
  3. Паспорт изделия.
  4. Руководство по эксплуатации.
  5. Методические указания к проведению лабораторных работ.



Назначение:

Комплект учебного оборудования "Основы электроники" ОЭ-МР-01.1 предназначен для проведения лабораторно-практических занятий по одноименному курсу и обеспечивает изучение полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, выпрямителей и сглаживающих фильтров.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсу "Основы электроники". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.



Состав (основного изделия):

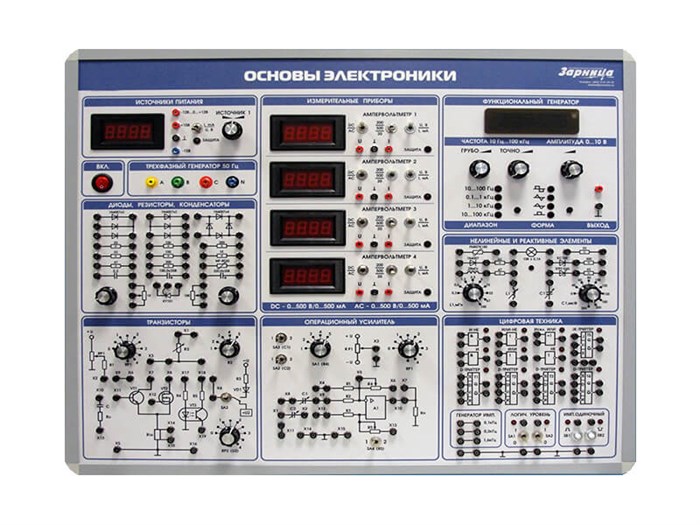

Комплект оборудования выполнен в виде моноблока с выведенными на переднюю панель органами управления.



Учебно-методическое пособие по проведению лабораторных работ:

  1. Исследование выпрямительного диода.
  2. Исследование однополупериодного выпрямителя на полупроводниковом диоде.
  3. Исследование диода Шоттки.
  4. Исследование стабилитрона.
  5. Исследование параметрического стабилизатора напряжения.
  6. Исследование характеристик биполярного транзистора.
  7. Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
  8. Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
  9. Исследование работы транзистора в ключевом режиме (класс Д).
  10. Исследование характеристик полевого транзистора.
  11. Исследование характеристик полевого транзистора.
  12. Исследование усилительного каскада на полевом транзисторе.
  13. Исследование работы полевого транзистора в ключевом режиме.
  14. Исследование тиристоров.
  15. Исследование схемы инвертирующего усилителя на операционном усилителе (ОУ).
  16. Исследование схемы неинвертирующего усилителя на ОУ.
  17. Исследование активного фильтра нижних частот на ОУ.
  18. Исследование схемы интегратора на ОУ.
  19. Исследование схемы компаратора на ОУ.
  20. Исследование симметричного мультивибратора на ОУ.
  21. Исследование несимметричного мультивибратора на ОУ.
  22. Исследование базового логического элемента И-НЕ.
  23. Исследование логического элемента ИЛИ-НЕ.
  24. Исследование логического элемента И.
  25. Исследование логического элемента НЕ.
  26. Исследование логического элемента ИЛИ.
  27. Исследование логического элемента Исключающее ИЛИ.
  28. Исследование JK-триггера.
  29. Исследование двоичного четырехразрядного счетчика.
  30. Исследование однополупериодного неуправляемого выпрямителя.
  31. Исследование однополупериодного управляемого выпрямителя.
  32. Исследование работы однофазного выпрямителя в режиме холостого хода.
  33. Исследование работы выпрямителя без сглаживающих фильтров.
  34. Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
  35. Исследование однофазной мостовой схемы выпрямителя.
  36. Исследование трехфазных схем выпрямления.



Внимание! Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Убедительная просьба - при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.

  • Вид оборудования/Тип товара
    Лабораторное оборудование
  • Предмет/Учебная дисциплина
    Электротехника и электроника
  • Производитель
    Зарница
  • Страна производства
    Россия
