Лабораторная установка "Исследование затухающих колебаний в колебательном контуре"

Примеры работ:

• Измерения периода колебаний
• Коэффициент и декремент затухания
• Измерения критического сопротивления контура
• Определение добротности контура
• Изучение зависимости всех перечисленных характеристик от параметров элементов колебательного контура
• Изучение картины затухающих колебаний в фазовой плоскости

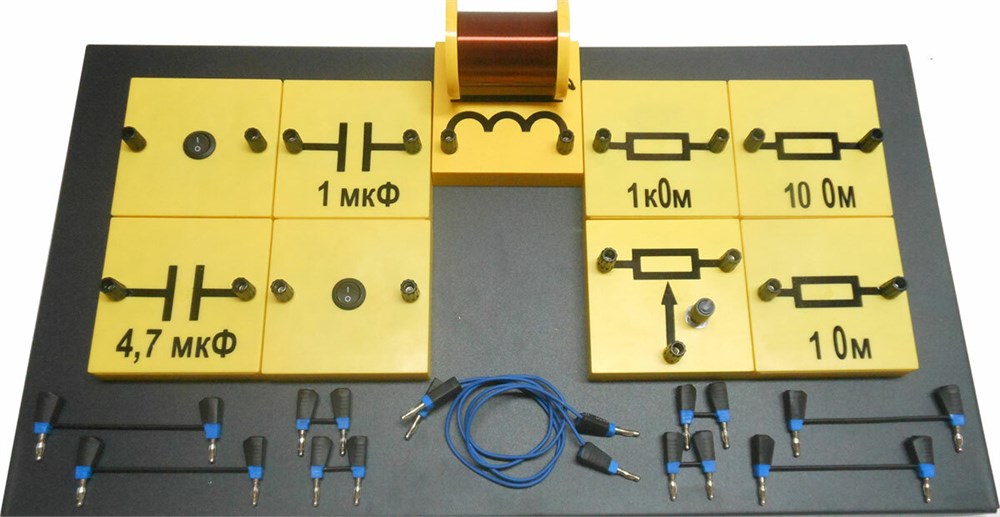

Лабораторная установка включает:

• Настольный металлический стенд - 1 шт.
• Конденсатор 4.7 мкФ - 1 шт.
• Конденсатор 1 мкФ - 1 шт.
• Резистор 1 Ом - 1 шт.
• Резистор 10 Ом - 1 шт.
• Резистор 1 кОм - 1 шт.
• Резистор переменный 470 Ом - 1 шт.
• Катушка индуктивности - 1 шт.
• Кнопочный выключатель - 2 шт.
• Комплект элементов для составления электрической цепи - 1 шт.
• Цифровой датчик напряжения осциллографический - 1 шт.
• Источник питания (сетевой адаптер) - 1 шт.
• Программное обеспечение

Установка смонтирована на настольном стенде. Стенд изготовлен из стали и имеет порошковое покрытие.
Электрическая цепь, представляющая собой последовательный колебательный контур и цепь зарядки конденсатора, собирается на металлическом стенде из элементов, смонтированных внутри закрытых со всех сторон пластиковых боксов с соответствующими обозначениями на верхней поверхности и магнитами на нижней поверхности. При выполнении работы для изменения параметров колебательного контура часть элементов легко заменяется. Элементы схемы, взаимное расположение которых не изменяется в процессе работы, соединены между собой короткими жесткими соединителями, обеспечивающими механическую жесткость собранной схемы и установку боксов с элементами схемы вплотную друг к другу. Цвет жестких соединителей совпадает с цветом обозначений выводов элементов для единого восприятия собранной электрической цепи.

Зарядка конденсатора, входящего в колебательный контур, осуществляется от источника питания - сетевого адаптера. Наличие в цепи двух кнопочных выключателей обеспечивает отключение конденсатора от источника питания на время разрядки его через элементы контура. Измерение напряжений на элементах колебательного контура осуществляется с помощью цифрового датчика напряжения.

Разноплановые по характеру задачи данной темы на программном уровне решаются в рамках не менее 4-х компьютерных сценариев получения и обработки данных, обеспечивающих обработку результатов в таблицах и построение необходимых графиков с использованием меню, позволяющего выбирать теоретическую функцию для аппроксимации экспериментальных точек.

Основные технические характеристики:

• Габариты установки - не менее 780х370х200мм.
• Индуктивность катушки - не менее 7 мГн
• Сопротивление катушки - не более 2.2 Ом
• Напряжение питания электрической цепи - не более 42 В

Цифровой осциллографический датчик:

• Корпус из ударопрочного пластика
• Габариты - не более 120х60х30мм.
• Количество каналов - не менее 2
• Количество диапазонов - не менее 4
• Максимальный диапазон измеряемых напряжений: от -100 до +100 В
• Частота оцифровки сигнала - не менее 100 кГц/канал
• Напряжение питания датчика - 5В (USB)
