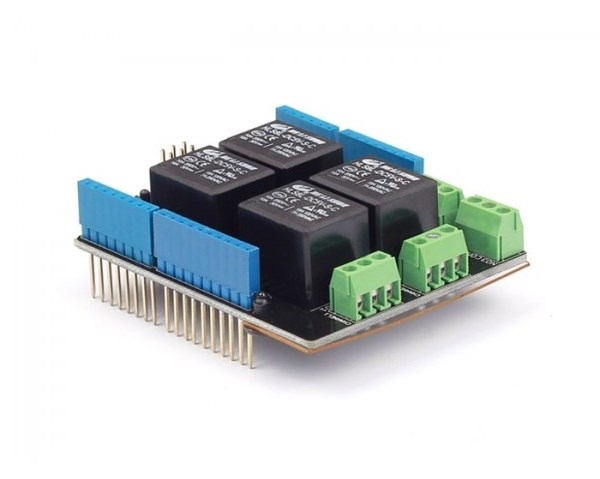

Плата расширения для Arduino Seeed Studio Relay Shield v3.0
Плата расширения для Arduino Seeed Studio Relay Shield v3.0
Артикул:
3748
Вес:
0
кг.
Ед. измерения:
шт.
Наличие:
Есть в наличии (
100
шт.
)4 522
руб.
Количество:
При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Плата расширения для Arduino Seeed Studio Relay Shield v3.0
Внимание! Пожалуйста, поместите 2 слоя изоленты в верхнюю часть USB-разъема Arduino. Это предотвратит контакт экрана реле. Не работайте с напряжением более 35 В постоянного тока.
Технические характеристики:
| Совместимые платы | Arduino Uno Leonardo (ATmega32u4) Seeeduino (ATmega328P) другие платы, совместимые с Arduino |
| Интерфейс через цифровые контакты ввода-вывода | Цифровой 4 – управляет контактом COM4 реле 4 (расположен в J4) Цифровой 5 – элемент управления контактом COM3 RELAY3 (расположен в J3) Цифровой 6 – управляет контактом COM2 RELAY2 (расположен в J2) Цифровой 7 – управляет контактом COM1 реле 1 (расположен в J1) |
| Контакты реле | NO (нормально разомкнутый) NC (нормально замкнутый) |
| Светодиод | LED, 4 светодиода для каждого реле |
| Общие характеристики | |
| Рабочее напряжение | 4,75 В ~ 5,25 В |
| Рабочий ток | 8 ~ 250 мА |
| Напряжение при переключении | AC 250 В / DC 30 В |
| Ток при переключении | 15 A/ 7 A |
| Мощность при переключении | 70 Вт |
| Частота | 1 Гц |
| Электростатический разряд контакта | ±4 кВ |
| Электростатический разряд воздуха | ±8 кВ |
| Срок службы реле | 100 000 циклов |
| Рабочая температура | От -25 ℃ до +85 ℃ |
| Размер | 68,7 х 53,5 х 30,8 мм |
| Вес | ~55 г |
-
Вес55 г
-
Вид оборудования/Тип товараКонтроллер
-
Габаритные размеры68,7 х 53,5 х 30,8 мм
-
Гарантия3 месяца
-
МатериалПластик,Электронные детали
-
ПроизводительSeeed Studio
-
Страна производстваКитай
