Станция приема и управления спутниками «Завиток-М» ✅
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Комплекс обеспечивает возможность двусторонней связи с малыми космическими аппаратами.
В дополнение ко всему функционалу комплекса «Вьюнок» в части приема данных, «Завиток-М» позволяет также отправлять управляющие команды спутнику в соответствии с регламентом любительской радиосвязи, а также значительно лучше обеспечивает прием при малой высоте спутника над горизонтом.

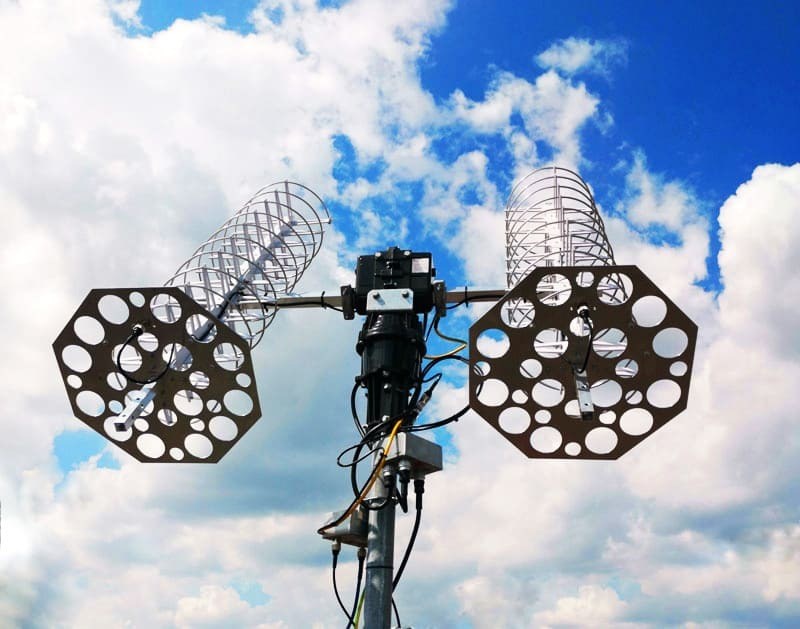

Опция «Завиток-М» содержит две спиральные антенны с высоким коэффициентом усиления на опорно поворотном устройстве, а также обзорные антенны с широкой диаграммой направленности.
«Завиток-М» основан на SDR-технологии (технологии программно-определяемого радио), то есть как минимум основные операции демодуляции осуществляются программно. Комплекс обеспечивает расчёт положения КА на небе, разворот антенны в расчётную точку, расчёт необходимого сдвига частоты для компенсации эффекта Доплера, а также автоматическую подстройку частоты при приёме и передаче с учётом этого сдвига.
Комплекс также оснащен внешней web-камерой для наблюдения за работой антенн на поворотном устройстве.
Характеристики
| Количество и виды антенн | Квадрифилярные обзорные – 2 шт. |
| Рабочие частоты на приём обзорными антеннами | 136-146 МГц, 430-440 МГц |
| Рабочие частоты на приём и передачу направленными антеннами | 430-440 МГц |
| Выходная мощность передатчика | 10 Вт (40 dBm) |
| Номинальное усиление направленных антенн | 11 dBi |
| Номинальное усиление обзорных антенн в зените | 3...4 dBi |
| Поляризация антенн | круговая, правая (RHCP) |
| Ширина ДНА направленных антенн по уровню -3dB | ±20º |
| Номинальный коэффициент шума МШУ | 2 dB |
| Номинальная шумовая температура МШУ | 170 К |
| Тип приёмного и передающего тракта | SDR |
| Погрешность частоты передатчика и всех приёмников | 1·10-6 |
| Поддерживаемые протоколы | APT, LRPT, AX.25, USP |
| Поддерживаемые виды модуляции | FSK (включая GFSK, GMSK), BPSK, QPSK, FM, AM, SSB и другие (определяется применяемым ПО) |
-
Вид оборудования/Тип товараУчебное оборудование
-
Возраст14+
-
Национальный проектДежурный по планете
-
ПроизводительСпутникс
-
Страна производстваРоссия
