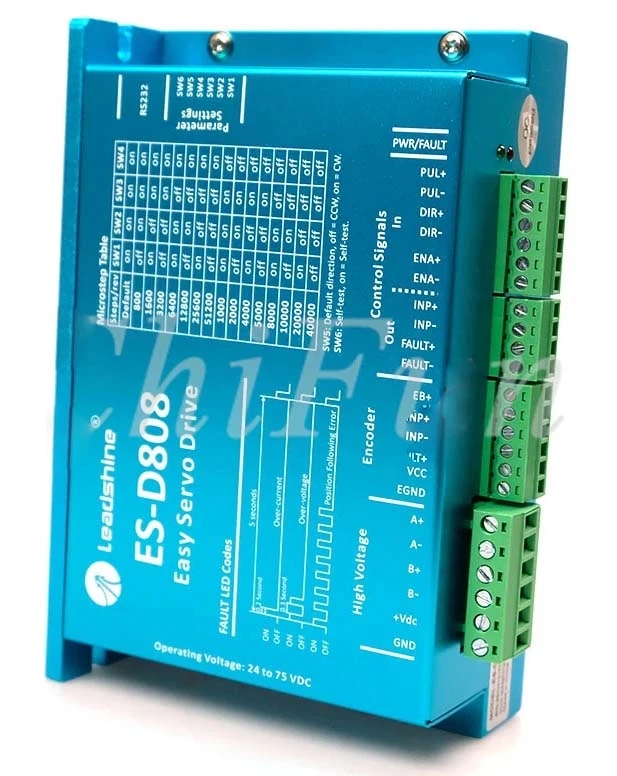

Шаговый драйвер Leadshine ES-D808

Модель Leadshine ES-D808 из серии свинцовых ES-D представляет собой простой сервопривод, который может работать при входном напряжении от 20 до 80 В постоянного тока, обеспечивая выходной ток от 0,5 до 8,2 А в зависимости от нагрузки. Этот сервопривод предназначен для управления серводвигателями NEMA 17, 23, 24 и 34, которые являются шаговыми двигателями с энкодерами и обеспечивают замкнутый контур позиционирования в реальном времени.

Используя новейшие технологии DSP и алгоритмы управления Leadshine, ES-D808 применяет сервоуправление для простых серводвигателей. В сочетании с легким серводвигателем этот сервопривод объединяет характеристики шаговых двигателей с незамкнутой петлей и бесщеточных сервосистем, предоставляя множество уникальных функций для достижения высокой производительности системы управления движением.

ES-D808 представляет собой простой сервопривод, который в отличие от традиционных шаговых двигателей с разомкнутым контуром, использует энкодер для обратной связи и закрывает петлю управления, что исключает риск потери синхронизации. Это важное преимущество, поскольку потеря шагов, характерная для шаговых моторов, полностью устраняется. Выходной ток у серводвигателя управляется в зависимости от нагрузки: при низком требуемом крутящем моменте он снижается, а при повышении нагрузки ток может быстро увеличиваться до 8,2 А. Это обеспечивает быстрый отклик системы управления, улучшенные характеристики ускорения и значительное снижение нагрева двигателя, достигая в некоторых случаях сокращения на 50% по сравнению с шаговыми системами. Кроме того, в такой системе не требуется резервирование крутящего момента, что приводит к улучшению динамических характеристик и плавности работы. ES-D808 также демонстрирует заметное уменьшение уровня шума по сравнению с аналогичными шаговыми системами.

Приводы ES-D808 обладают значительными преимуществами по сравнению с традиционными бесщеточными сервосистемами, включая более низкую стоимость. Они демонстрируют более высокий крутящий момент на низких и средних скоростях, обеспечивают высокую жесткость при остановке и не имеют проблем с охотой или превышением, что делает их особенно эффективными. Кроме того, простота настройки plug-and-play делает эти системы удобными для использования, в отличие от традиционных бесщеточных приводов, которые требуют сложной конфигурации множества параметров.

ES-D808 представляет собой простой сервопривод, реализованный с использованием свинцового привода ES-M Серии, который не требует конфигурации и подходит для большинства применений. Выходное разрешение по умолчанию составляет 2000 импульсов, что соответствует 10 микрошагам в двухфазных шаговых системах. Пользователи могут легко изменить выходное разрешение с помощью DIP-переключателей, выбрав одно из 15 значений, варьирующихся от 800 до 51200 импульсов, что соответствует 4-256 микрошагам. Для продвинутых пользователей доступно программное обеспечение Leadshine ProTuner, которое позволяет настраивать пользовательские режимы разрешения, параметры тока и позиционного цикла, а также процент тока холостого хода и другие параметры.
