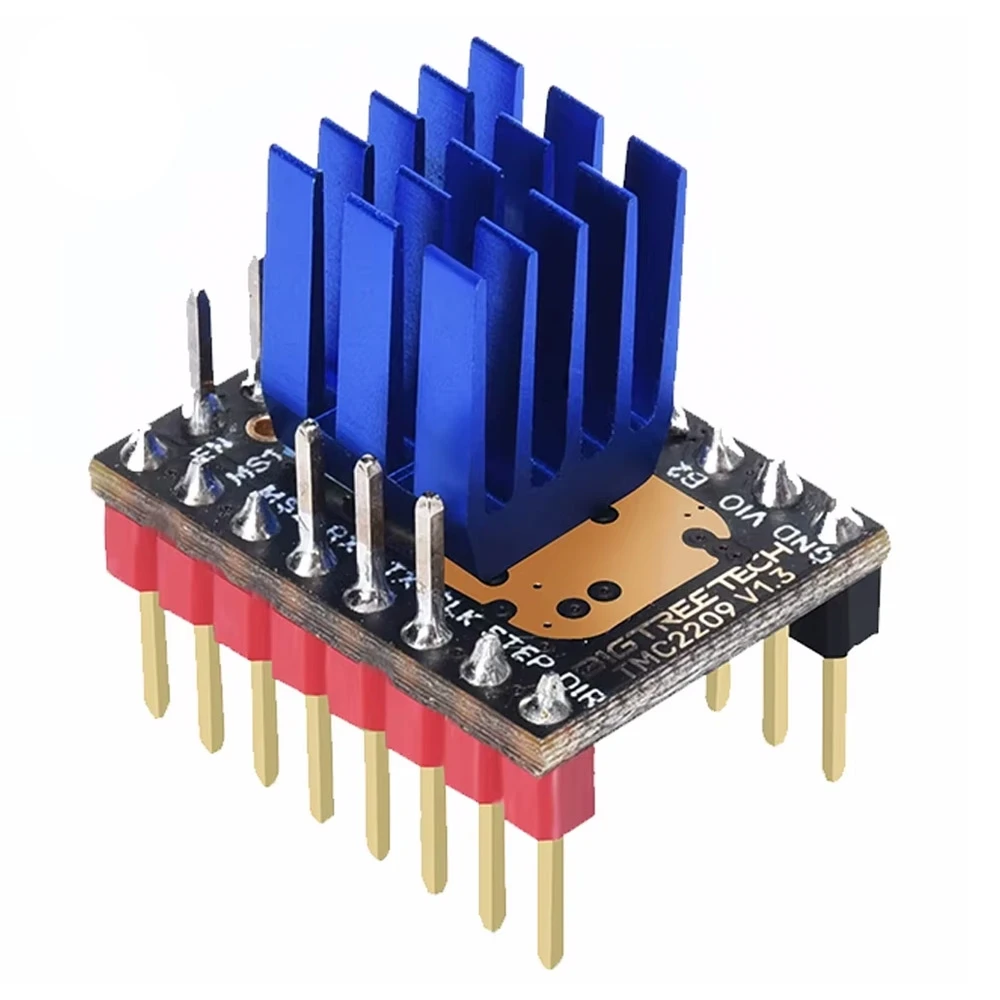

Шаговый драйвер Bigtreetech TMC2209 V1.3 с радиатором
Артикул:
1169757702-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)833
руб.
Количество:
BIGTREETECH TMC2209 V1.3 — современный бесшумный драйвер шагового двигателя для 3D-принтеров, ЧПУ-станков, лазерных граверов и другой автоматизированной техники. Драйвер построен на оригинальном чипе Trinamic TMC2209 и обеспечивает сверхтихую работу двигателей благодаря технологии StealthChop2. Модель отлично подходит для модернизации популярных плат управления SKR, MKS, Octopus, Robin, Duet и других контроллеров с поддержкой STEP/DIR или UART.
Версия BIGTREETECH TMC2209 V1.3 отличается улучшенной схемотехникой, обновленной разводкой платы и переработанным расположением элементов по сравнению с предыдущими ревизиями V1.1 и V1.2. Производитель изменил компоновку UART-линий RX/TX, улучшил стабильность работы интерфейса UART и повысил совместимость с современными материнскими платами BIGTREETECH. Также обновлена система переключения режимов StealthChop и SpreadCycle, благодаря чему драйвер стабильнее работает на высоких скоростях и при повышенных токах. В версии 1.3 улучшено охлаждение силовых компонентов, а увеличенная площадь теплоотвода положительно влияет на температурный режим при длительной печати.
Драйвер поддерживает ток до 2.0 А RMS и до 2.8 А пикового значения, что позволяет использовать его как с компактными NEMA17, так и с более мощными шаговыми двигателями. Поддерживается микрошаг до 1/256 с аппаратной интерполяцией MicroPlyer, обеспечивающей плавное и точное движение осей без выраженных вибраций.
В комплект входит алюминиевый радиатор для эффективного отвода тепла. При правильном охлаждении драйвер стабильно работает даже при длительной высокоскоростной печати. Поддерживается работа как в тихом режиме StealthChop2, так и в режиме SpreadCycle для максимальной точности и устойчивости на высоких скоростях.
Чип: Trinamic TMC2209;
Интерфейс: STEP/DIR и UART;
Напряжение питания: 4.75–28 В;
Рабочий ток: до 2.0 А RMS;
Пиковый ток: до 2.8 А;
Поддержка microstep: до 1/256;
Технологии: StealthChop2, SpreadCycle, StallGuard4, CoolStep;
Поддержка sensorless homing;
Совместимость с Marlin и Klipper;
Радиатор охлаждения в комплекте.
Версия BIGTREETECH TMC2209 V1.3 отличается улучшенной схемотехникой, обновленной разводкой платы и переработанным расположением элементов по сравнению с предыдущими ревизиями V1.1 и V1.2. Производитель изменил компоновку UART-линий RX/TX, улучшил стабильность работы интерфейса UART и повысил совместимость с современными материнскими платами BIGTREETECH. Также обновлена система переключения режимов StealthChop и SpreadCycle, благодаря чему драйвер стабильнее работает на высоких скоростях и при повышенных токах. В версии 1.3 улучшено охлаждение силовых компонентов, а увеличенная площадь теплоотвода положительно влияет на температурный режим при длительной печати.
Драйвер поддерживает ток до 2.0 А RMS и до 2.8 А пикового значения, что позволяет использовать его как с компактными NEMA17, так и с более мощными шаговыми двигателями. Поддерживается микрошаг до 1/256 с аппаратной интерполяцией MicroPlyer, обеспечивающей плавное и точное движение осей без выраженных вибраций.
* Важно! Драйвер Bigtreetech TMC2209 V1.3 подходит для большинства популярных 3D-принтеров с заменяемыми драйверами StepStick. Часто используется для апгрейда принтеров Creality Ender, CR-10, Anycubic Mega, Artillery Sidewinder, BIQU и CoreXY-систем. Совместим с платами Bigtreetech SKR, Octopus, MKS Gen L, Duet и другими контроллерами с поддержкой UART.
TMC2209 V1.3 поддерживает интеллектуальные технологии StallGuard4 и CoolStep. StallGuard позволяет реализовать sensorless homing — определение положения без концевых датчиков, а CoolStep автоматически регулирует ток двигателя для снижения нагрева и энергопотребления. Благодаря этому драйвер особенно популярен среди пользователей Klipper и Marlin.
TMC2209 V1.3 поддерживает интеллектуальные технологии StallGuard4 и CoolStep. StallGuard позволяет реализовать sensorless homing — определение положения без концевых датчиков, а CoolStep автоматически регулирует ток двигателя для снижения нагрева и энергопотребления. Благодаря этому драйвер особенно популярен среди пользователей Klipper и Marlin.
В комплект входит алюминиевый радиатор для эффективного отвода тепла. При правильном охлаждении драйвер стабильно работает даже при длительной высокоскоростной печати. Поддерживается работа как в тихом режиме StealthChop2, так и в режиме SpreadCycle для максимальной точности и устойчивости на высоких скоростях.
Ключевые характеристики
Часто задаваемые вопросы
Чем версия TMC2209 V1.3 отличается от V1.2?
Главное отличие — обновленная разводка платы и улучшенная схема UART. В версии 1.3 изменено расположение некоторых компонентов и сигнальных линий, улучшена совместимость с новыми платами BIGTREETECH и повышена стабильность работы на высоких скоростях. Так же отмечается более стабильная работа sensorless homing.
Подходит ли драйвер для Klipper?
Да, TMC2209 V1.3 полностью поддерживается Klipper. Через UART можно настраивать ток двигателя, режимы работы, sensorless homing и другие параметры.
Нужно ли дополнительное охлаждение?
При токах до 0.8–1.0 А обычно достаточно комплектного радиатора. При повышенных нагрузках рекомендуется использовать обдув вентилятором, особенно в закрытом корпусе принтера.
Почему драйвер может шуметь?
Хотя TMC2209 считается ультратихим драйвером, шум может появляться в режиме SpreadCycle или при неправильной настройке тока и микрошагов. Иногда отмечается вибрация при некорректной настройке StealthChop.
Поддерживается ли sensorless homing?
Да, драйвер поддерживает StallGuard4 и может работать без механических концевиков. Однако для некоторых плат требуется правильная настройка DIAG-пина и прошивки.
Можно ли использовать драйвер без UART?
Да, TMC2209 V1.3 может работать в standalone режиме через STEP/DIR без UART-настройки. Однако в этом режиме недоступны расширенные функции управления.
Подойдет ли драйвер для замены A4988 или DRV8825?
Да, драйвер совместим по форм-фактору StepStick и часто используется как тихая и более современная замена A4988 и DRV8825.
Есть ли проблемы совместимости с некоторыми платами?
Возможно, при переходе с V1.2 на V1.3 иногда требуется изменить настройки UART или sensorless homing. Особенно это касается старых ревизий некоторых плат SKR.
-
Страна производительКитай
