Модульный блоковый шнек и цилиндр для параллельного двухшнекового экструдера TSE20 / TSE35

Модульный блоковый шнек и цилиндр RobotDigg TSE20 / TSE35 предназначены для параллельных сонаправленных двухшнековых экструдеров серии TSE. Комплект представляет собой набор взаимозаменяемых секций, из которых собирается рабочая часть экструдера в соответствии с технологическими требованиями конкретного производства. Такая конструкция позволяет изменять конфигурацию шнеков, регулировать интенсивность смешивания и адаптировать оборудование под различные полимерные материалы, наполнители и добавки.


В отличие от цельных шнеков, модульная система обеспечивает высокую гибкость настройки технологического процесса. Пользователь может заменять отдельные транспортирующие, смесительные или замесочные элементы без необходимости приобретения нового шнека целиком. Это значительно снижает затраты на обслуживание и модернизацию оборудования.

Шнеки и цилиндры данного типа применяются в производстве полимерных компаундов, цветных и функциональных мастербатчей, инженерных пластиков, наполненных композитов, а также при проведении реакционной экструзии. Конструкция обеспечивает эффективное плавление сырья, интенсивное смешивание компонентов и получение однородного расплава даже при использовании сложных рецептур.

Отличия моделей TSE20 и TSE35

Обозначение TSE расшифровывается как Twin Screw Extruder — двухшнековый экструдер с параллельным расположением шнеков. Число в маркировке указывает на размер экструдера и диаметр шнеков.

Версия TSE20 оснащается шнеками диаметром около 20 мм и предназначена преимущественно для лабораторных задач, научных исследований, разработки новых материалов и тестирования рецептур. Благодаря небольшому объему переработки она позволяет проводить испытания с минимальным расходом дорогостоящего сырья.

Модель TSE35 имеет шнеки диаметром около 35 мм и относится к оборудованию опытно-промышленного уровня. Она обеспечивает существенно более высокую производительность и используется не только для исследований, но и для выпуска коммерческих партий продукции, отработки технологических процессов и мелкосерийного производства.

Главное различие между TSE20 и TSE35 заключается в производительности, объеме перерабатываемого материала и сфере применения. Если TSE20 ориентирован на лабораторную работу, то TSE35 уже способен решать реальные производственные задачи.


Сравнительная таблица

Параметр	TSE20	TCE35
Диаметр шнека	20 мм	около 35 мм
Производительность	до 2 кг/ч	до 40 кг/ч
Производительность за смену	до 60 кг	до 280 кг
Назначение	Лаборатория, НИОКР, разработка рецептур	Опытное и мелкосерийное производство
Требуемая мощность привода	Ниже	Выше
Расход сырья	Минимальный	Средний

Конструкция и принцип работы

Шнековый комплект состоит из отдельных модулей, устанавливаемых на шлицевой вал. В зависимости от поставленной задачи могут использоваться транспортирующие элементы для перемещения материала, замесочные блоки для интенсивного диспергирования и смешивания, а также специальные секции для гомогенизации расплава.

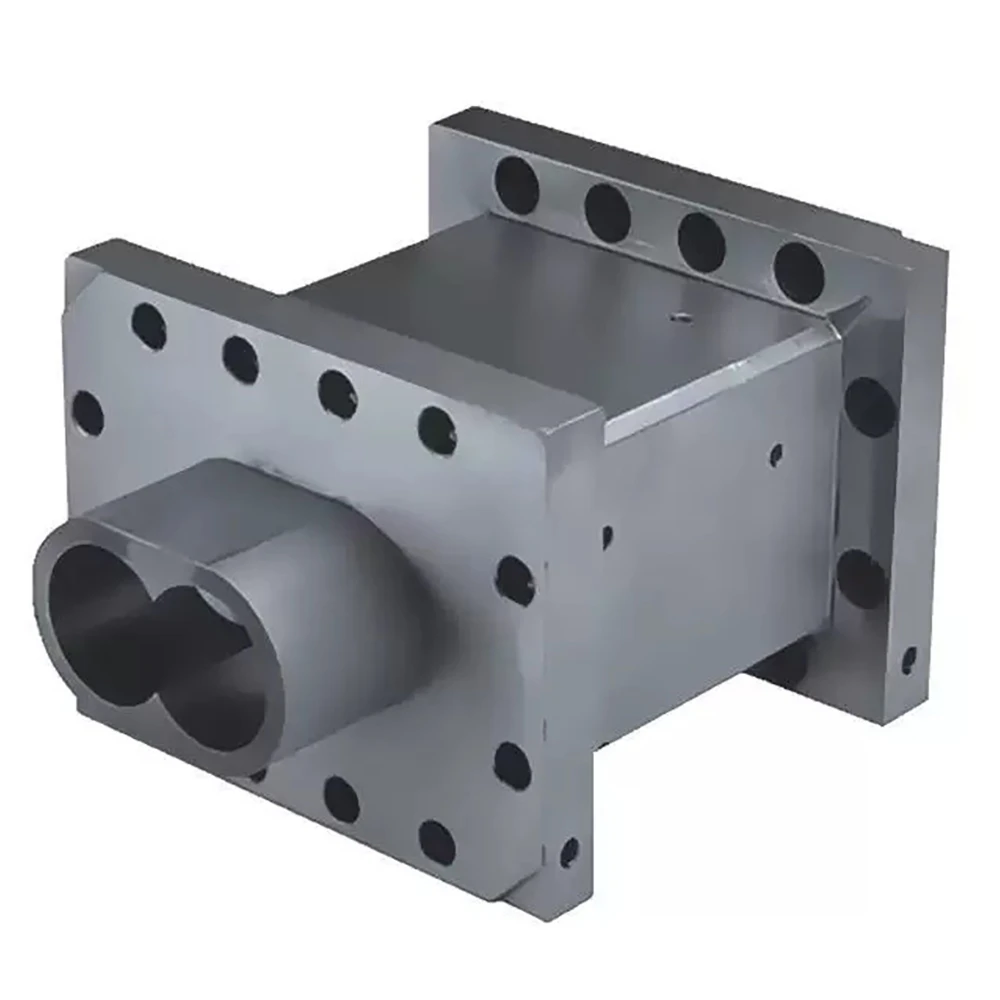

Цилиндр также имеет модульную конструкцию и собирается из отдельных блоков. Такая схема позволяет размещать зоны загрузки, боковой подачи наполнителей, дегазации, ввода жидких компонентов и дополнительные технологические секции. Благодаря этому один и тот же экструдер может быть адаптирован под различные производственные процессы.

Для изготовления шнеков и цилиндров используются легированные инструментальные стали с повышенной износостойкостью. Для переработки абразивных материалов могут применяться биметаллические исполнения и специальные защитные покрытия, увеличивающие срок службы оборудования.

Области применения

Модульные шнеки и цилиндры TSE20 и TSE35 используются в переработке полиэтилена, полипропилена, АБС-пластика, полиамида, полиэтилентерефталата, термопластичных эластомеров и других полимеров. Они широко применяются при производстве цветных концентратов, белых и черных мастербатчей, стеклонаполненных компаундов, древесно-полимерных материалов и специальных технических смесей.

Особенно востребованы такие системы на предприятиях, занимающихся разработкой новых рецептур, компаундированием инженерных пластиков, переработкой вторичного сырья и изготовлением материалов с функциональными добавками.

Преимущества модульной конструкции

Главным преимуществом модульной системы является возможность быстрой адаптации экструдера под различные технологические задачи. При изменении рецептуры нет необходимости приобретать новый шнек. Достаточно заменить отдельные функциональные элементы и сформировать новую конфигурацию.

Такой подход значительно снижает эксплуатационные расходы и позволяет использовать один экструдер для решения большого количества производственных задач.

Модульная конструкция также облегчает техническое обслуживание. При износе заменяется только поврежденный элемент, а не весь шнековый узел. Это сокращает время простоя оборудования и снижает стоимость ремонта.

Дополнительным преимуществом является возможность поэтапной модернизации экструдера. По мере расширения ассортимента продукции можно изменять конфигурацию шнеков без серьезных капитальных вложений.

Совместимость с экструдерами

Шнековые и цилиндровые модули разработаны для использования с двухшнековыми экструдерами серии TSE соответствующего типоразмера. Перед заказом рекомендуется проверить диаметр шнека, межцентровое расстояние, тип шлицевого соединения, длину рабочей части и конструктивное исполнение цилиндра.

Комплект может использоваться для модернизации существующего оборудования, замены изношенных элементов или создания специализированной конфигурации под конкретный технологический процесс.

Для обеспечения полной совместимости рекомендуется предварительное согласование чертежей и технических параметров с поставщиком.

Комплектация

Стандартный комплект поставки включает модульные элементы шнека и секции цилиндра, соответствующие выбранной модели экструдера.

В зависимости от заказа могут поставляться транспортирующие элементы различного шага, замесочные блоки с разными углами расположения дисков, смесительные секции, элементы обратного давления и специальные модули для работы с высоконаполненными материалами.

Дополнительно могут быть доступны запасные секции цилиндра, износостойкие элементы, боковые загрузочные узлы и комплектующие для дегазации.
