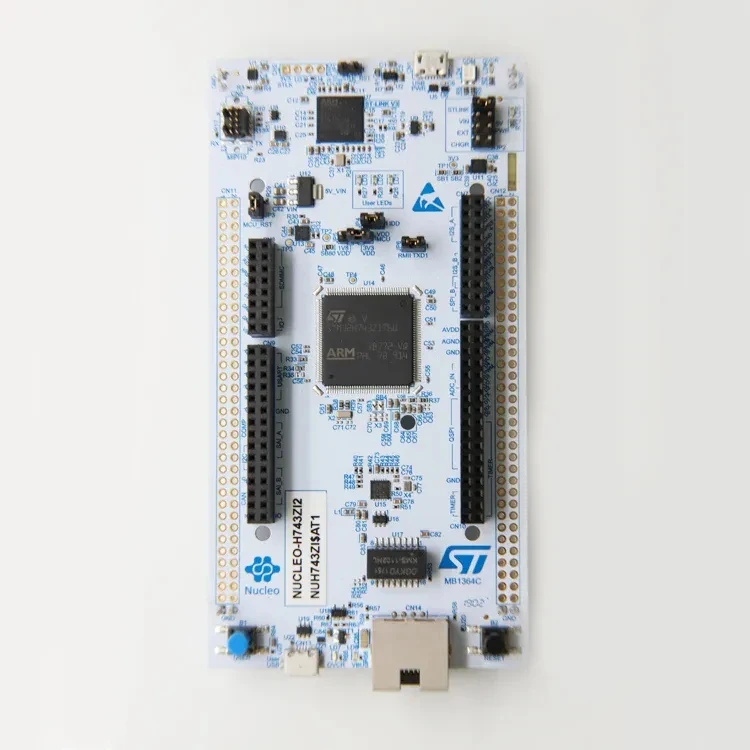

Модуль Nucleo-H743ZI
Закажите модуль Nucleo-H743ZI — мощная платформа для разработки дронов
Ищете мощный контроллер для вашего дрона? Плата Nucleo-H743ZI — отличное решение. Это официальный инструмент разработки от STMicroelectronics. Она основана на микроконтроллере STM32H743ZI. Это ядро будущего полетного контроллера.
Устройство подходит для создания сложных систем. От прототипов автопилотов до робототехнических комплексов. Вы сможете реализовать самые требовательные алгоритмы. Ваш проект получит мощную вычислительную базу.
Технические особенности и ключевые преимущества
Главная особенность — высокопроизводительное ядро ARM Cortex-M7. Микроконтроллер работает на частоте 480 МГц. Это обеспечивает исключительную скорость вычислений. Вы сможете обрабатывать данные с датчиков в реальном времени.
Модуль обладает большим объемом памяти. Встроенная Flash-память составляет 2 МБ. Объем оперативной памяти SRAM — 1 МБ. Этого хватит для сложных программ и временных данных. Вам не придется экономить ресурсы.
Плата имеет богатый набор периферии. Три SPI, четыре I2C, шесть UART, USB, Ethernet. Это позволяет подключать множество датчиков и устройств. Вы создадите комплексную систему управления.
Nucleo-H743ZI поддерживает различные среды разработки. Совместима с Arduino и STM32Cube. Вы можете использовать знакомые инструменты. Это ускоряет процесс создания прототипа.
На плате установлен встроенный отладчик ST-LINK/V2-1. Он не требует дополнительных аппаратных средств. Вы сразу начинаете программировать и отлаживать код. Экономьте время и деньги.
Конструкция имеет стандартные разъемы Arduino Uno. Это обеспечивает простоту подключения шилдов расширения. Вы легко добавите новые функции своей системе. Модуль очень универсален.
Вот пять главных преимуществ:
-
Высокопроизводительное ядро Cortex-M7 с частотой 480 МГц.
-
Большой объем памяти: 2 МБ Flash и 1 МБ RAM.
-
Богатая периферия для подключения датчиков и устройств.
-
Полная совместимость с экосистемой Arduino Uno.
-
Встроенный отладчик ST-LINK для быстрой разработки.
Этот модуль — выбор инженеров и серьезных энтузиастов. Он открывает возможности для создания уникальных решений. Вы получите полный контроль над аппаратурой.
Ключевые характеристики микроконтроллера
| Категория | Характеристика |
|---|---|
| Ядро и производительность | 32-битное ядро Arm® Cortex®-M7 с FPU двойной точности. Частота до 480 МГц. Производительность: 856 DMIPS. |
| Память | До 2 МБ Flash-памяти. 1 МБ оперативной RAM (включая TCM). Поддержка внешней памяти через Flexible Memory Controller и Quad-SPI. |
| Периферийные интерфейсы | 4x I2C, 4x UART, 6x SPI, 3x I2S. 2x USB OTG, 2x CAN (в т.ч. CAN FD). Ethernet MAC, 2x SDIO, интерфейс камеры. |
| Аналоговые интерфейсы | 3x АЦП (16-бит, до 4.5 Мвыб/с). 2x ЦАП (12-бит). 2x компаратора, 2x операционных усилителя. |
| Таймеры и управление | До 22 таймеров. Таймеры высокого разрешения (2.5 нс) и для управления двигателями. RTC с календарем. |
| Безопасность | Защита от вскрытия (ROP, Active Tamper). Аппаратный генератор случайных чисел (RNG). CRC-модуль. |
| Графика и ускорение | Контроллер LCD-TFT до разрешения XGA. Графический ускоритель Chrom-ART (DMA2D). Аппаратный JPEG-кодек. |
| Питание и энергопотребление | Широкий диапазон питания: 1.62 — 3.6 В. Режимы низкого энергопотребления (Сон, Остановка, Режим ожидания). Общее потребление в режиме ожидания может достигать 4 мкА. |
| Отладка | Интерфейсы SWD и JTAG. Встроенный буфер трассировки (4 КБ). |
