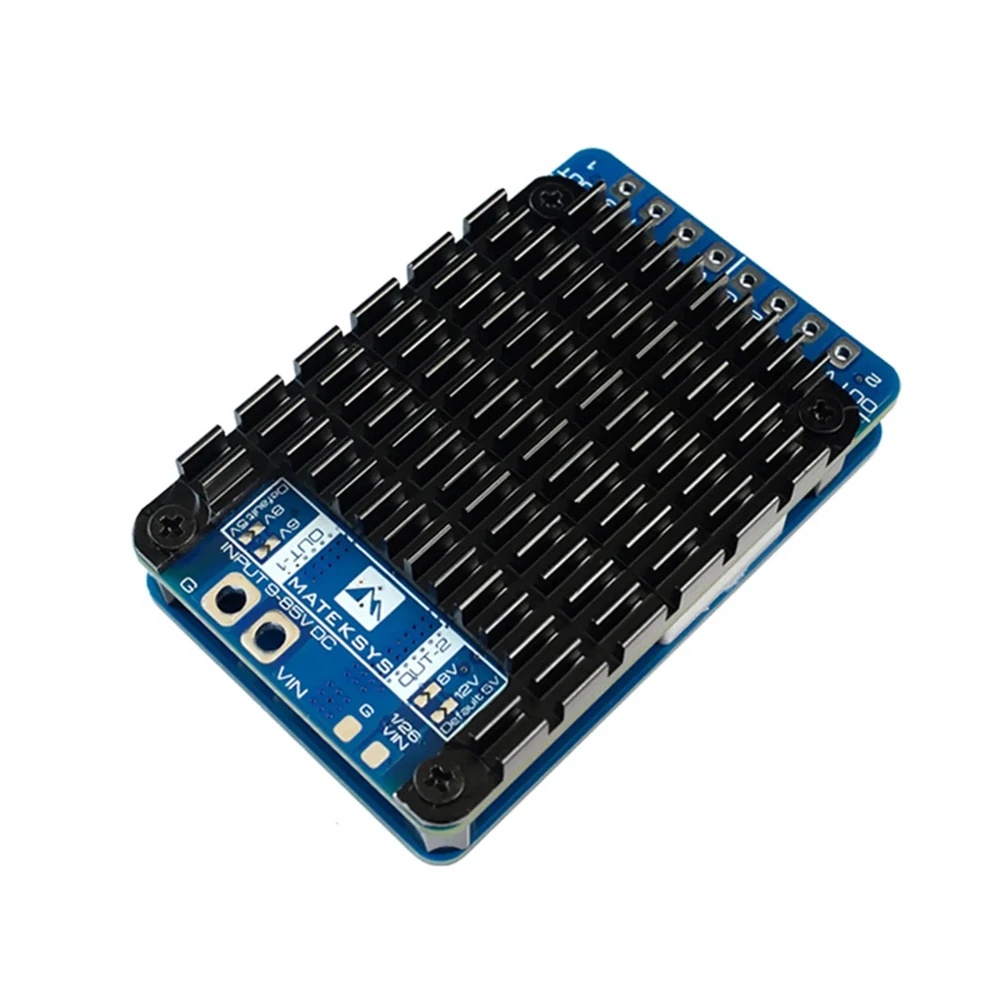

Модуль питания Matek PM12S-3 (BEC 5В/6А, 12В/6А, 5.25-8В/25А)
Закажите модуль питания Matek PM12S-3 для вашего FPV дрона!
Универсальное решение для питания бортовой электроники. Модуль питания Matek PM12S-3 создан для сложных FPV систем. Это устройство обеспечивает стабильное напряжение для всех потребителей. Оно гарантирует надежную работу вашего оборудования. Ваши полеты будут безопасными и бесперебойными.
Пять ключевых преимуществ:
-
Тройной стабилизированный выход BEC.
-
Высокий ток нагрузки до 25 ампер.
-
Компактный размер и легкий вес.
-
Качественные компоненты сборки.
-
Простота установки и подключения.
Этот модуль работает как интеллектуальный распределитель питания. Он получает энергию от силовой батареи дрона. Затем преобразует ее в стабилизированные напряжения. Три независимых канала питают разные системы. Это обеспечивает чистый сигнал без помех. Все параметры постоянно контролируются.
Технические характеристики для пилотов
Matek PM12S-3 обладает выдающимися параметрами. Входное напряжение от 2 до 6S (7-26V). Выход 1: стабилизированные 5V с током 6A. Выход 2: стабилизированные 12V с током 6A. Выход 3: регулируемые 5.25-8V с током 25A. Эффективность преобразования до 96%.
Устройство имеет прочную конструкцию. Двухсторонняя печатная плата с толстыми дорожками. Качественные разъемы для надежного подключения. Эффективный теплоотвод для мощных нагрузок. Компактные размеры для удобного монтажа. Все компоненты профессионального уровня.
Система защиты реализована комплексно. Защита от перегрузки и короткого замыкания. Защита от перегрева и перенапряжения. Обратная полярность питания не допустима. Стабильная работа при вибрациях и ударах. Это гарантирует безопасность эксплуатации.
Технические характеристики
- Рабочий входной диапазон: 9–55 В (3–12S LiPo) с защитой TVS
- Три независимых выходных канала BEC:
- 5 В (фиксированное), 4 А непрерывно, 6 А пиковый ток
- 12 В (фиксированное), 4 А непрерывно, 6 А пиковый ток
- Настраиваемый BEC Vx с выходом 5.25/6/8 В, до 15 А непрерывно и 25 А пиковый ток
- Встроенный делитель напряжения 1K:20K (выходное напряжение соответствует 1/21 входного)
- Высокая эффективность работы (90–96%) благодаря синхронному понижающему регулятору
- Защиты: термозащита, защита от перегрузки по току, кратковременное выдерживание короткого
- замыкания (до 2 сек) и самовосстановление
- Размеры: 61x40x15 мм
- Вес: 53 г.
-
Вес0,053 кг
-
Габариты6,1 x 4 x 1,5 см
-
Напряжение9 — 55 В
