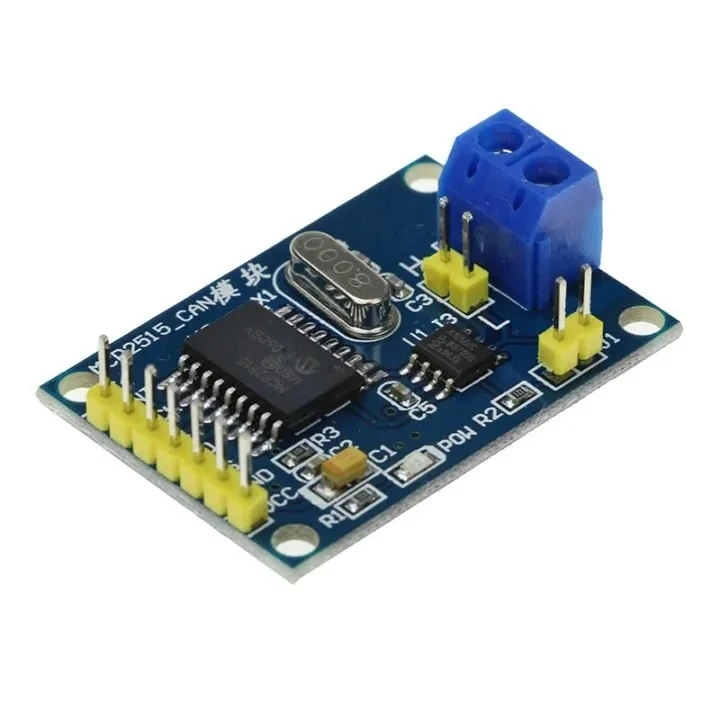

CAN-модуль TJA1050 / MCP2515 (SPI CAN)
Купите CAN-модуль TJA1050 / MCP2515 для надёжной связи устройств
Модуль построен на чипах Microchip (MCP2515) и NXP (TJA1050). Эти производители выпускают широкий спектр CAN-контроллеров и драйверов. В ассортименте есть аналоги для разных напряжений и скоростей. Данный модуль популярен в DIY-проектах.
- Поддержка CAN V2.0B с данными до 1 Мбит/с.
- Интерфейс SPI с частотой до 10 МГц.
- Встроенный терминирующий резистор 120 Ом.
- Широкое напряжение питания 2.7–5.5 В.
- Рабочая температура от -40 до +85°C.
Как работает CAN-модуль
Микросхема MCP2515 преобразует SPI-сигналы в CAN-сообщения. Драйвер TJA1050 усиливает сигнал для передачи по шине. Встроенный резистор 120 Ом согласует линию. Вы подключаете модуль к Arduino или STM32. Ваше устройство обменивается данными с другими узлами CAN.
Технические характеристики и функционал
Модуль соответствует стандарту CAN V2.0B. Максимальная скорость передачи 1 мегабит в секунду. Напряжение питания лежит в диапазоне 2.7–5.5 В. Интерфейс управления SPI работает до 10 МГц. Ток потребления составляет 5 миллиампер. Рабочая температура от -40 до +85°C. Присутствует терминирующий резистор номиналом 120 Ом. Размеры платы 40x28x12 мм.
Модуль позволяет подключать микроконтроллеры к шине CAN. Он широко используется в автомобильной электронике. Применяется в системах управления дронами и роботами. Подходит для промышленной автоматизации и умного дома. Джампером можно отключить встроенный резистор при необходимости.
- Стандарт: CAN V2.0B
- Скорость передачи данных до 1 Мб/с
- Постоянное напряжение: 2.7…5.5 В
- Протокол управления: SPI
- Частота интерфейса SPI: до 10 МГц
- Рабочий ток: 5 мА
- Диапазон рабочих температур: от – 40 до + 85 °C
- Присутствует терминирующий резистор: 120 Ом
- Размер: 40х28х12 мм
-
Габариты4 x 2,8 x 1,2 см
-
Диапазон рабочих температур-40 … 85°C
-
Напряжение2,7 — 5,5 В
