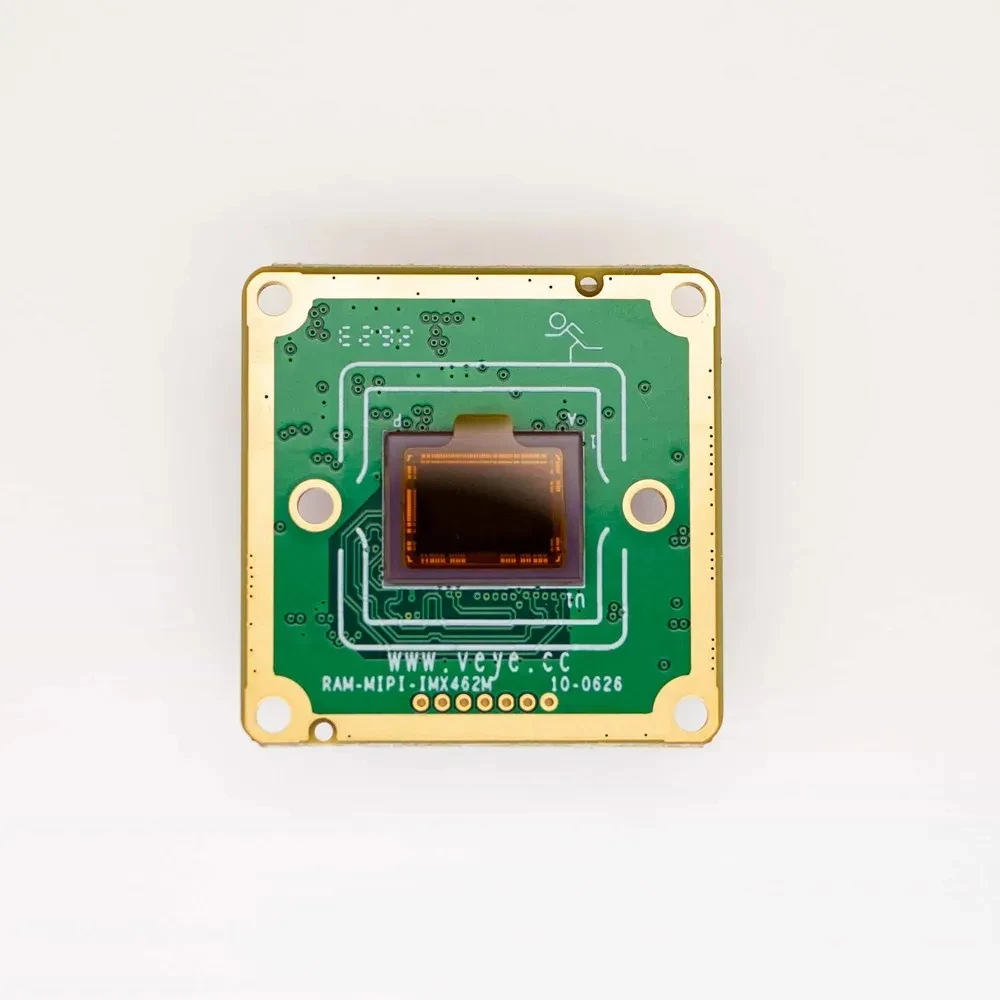

Плата VEYE-RAW-MIPI-IMX462M
Закажите монохромную промышленную камеру VEYE-RAW-MIPI-IMX462M для задач машинного зрения!
Получите чистое RAW изображение для самой точной обработки. Камера VEYE-RAW-MIPI-IMX462M это профессиональный промышленный модуль с монохромным сенсором SONY STARVIS . Отсутствие цветового фильтра Байера обеспечивает максимальную светочувствительность и четкость, что критически важно для задач компьютерного зрения .
Устройство передает несжатые данные в форматах Mono-10 и Mono-12 через высокоскоростной интерфейс MIPI CSI-2 . Вы сможете получать видеопоток с разрешением 2 МП на частоте до 120 кадров в секунду для анализа самых быстрых процессов . Выбирайте профессиональное решение для ваших проектов. Закажите VEYE-RAW-MIPI-IMX462M прямо сейчас в нашем магазине.
-
Монохромный сенсор SONY STARVIS IMX462LLR-C с максимальной светочувствительностью для машинного зрения .
-
Высокая частота кадров до 120 fps в режиме 4lane при разрешении 1944x1096 пикселей .
-
Интерфейс MIPI CSI-2 с поддержкой режимов 2lane и 4lane и пропускной способностью 891 Мбит/с на линию .
-
Компактный размер платы 29x29x7.5 мм для интеграции в ограниченное пространство .
-
Гибкие настройки экспозиции, усиления, ROI и поддержка внешней синхронизации по сигналам XVS/XHS .
Принцип работы и конструкция камеры
VEYE-RAW-MIPI-IMX462M представляет собой специализированную камеру для систем машинного зрения и встраиваемых приложений . В ее основе лежит монохромная версия сенсора SONY STARVIS, которая регистрирует только яркость света без цветовой информации. Это позволяет достичь более высокой детализации и чувствительности, особенно в условиях низкой освещенности . Камера передает RAW данные напрямую, без какой либо обработки, что дает полный контроль над изображением для последующего анализа.
Управление камерой осуществляется по шине I2C с уровнем 3.3 В . Вы можете программно настраивать аналоговое и цифровое усиление, время экспозиции, а также устанавливать интересующую область (ROI) для повышения частоты кадров . Модуль поддерживает горизонтальное и вертикальное зеркалирование изображения для удобства монтажа в любом положении.
Технические характеристики и интерфейсы
Изучите детальные параметры камеры VEYE-RAW-MIPI-IMX462M. Сенсор SONY IMX462LLR-C STARVIS имеет оптический формат 1/2.8 дюйма и размер пикселя 2.9x2.9 мкм . Максимальное разрешение составляет 1944x1096 пикселей . В режиме 4lane с разрядностью 10 бит камера выдает до 120 кадров в секунду. В режиме 2lane до 60 кадров в секунду .
Диапазон аналогового усиления составляет от 0 до 29.4 дБ с шагом 0.3 дБ. Дополнительное цифровое усиление позволяет поднять его до 71.4 дБ . Время экспозиции ограничено только максимальной частотой кадров. Камера поддерживает два формата выходных данных Mono-10 и Mono-12 для выбора между скоростью и глубиной цвета .
Интерфейс подключения включает 22 контактный разъем для MIPI CSI-2 с питанием 3.3 В и отдельный 3 контактный разъем для сигналов синхронизации XVS и XHS . Потребляемая мощность составляет всего 625 мВт при 3.3 В . Рабочая температура от -30 до +60 градусов Цельсия .
Сферы применения и эксплуатация
Плата идеально подходит для систем машинного зрения, интеллектуального анализа и робототехники . Высокая чувствительность монохромного сенсора позволяет использовать ее в условиях низкой освещенности для задач безопасности и наблюдения . Камера широко применяется в БПЛА для обхода препятствий и навигации. Также в промышленных системах контроля качества . Поддержка сигналов синхронизации XVS/XHS позволяет синхронизировать работу нескольких камер для создания стерео или многокамерных систем . Компактный размер 29x29 мм облегчает интеграцию в ограниченные пространства.
Технические характеристики
- Тип сенсора: CMOS
- Тип затвора: роллинговый (Rolling Shutter)
- Сенсор: SONY IMX462LR_C STARVIS
- Цвет: моно
- Размер изображения: 1/2.8_
- Размер пикселя: 2.9 x 2.9 мкм
- Разрешение: 1944 (H) x 1096 (V).
-
Разрешение записи1096p
