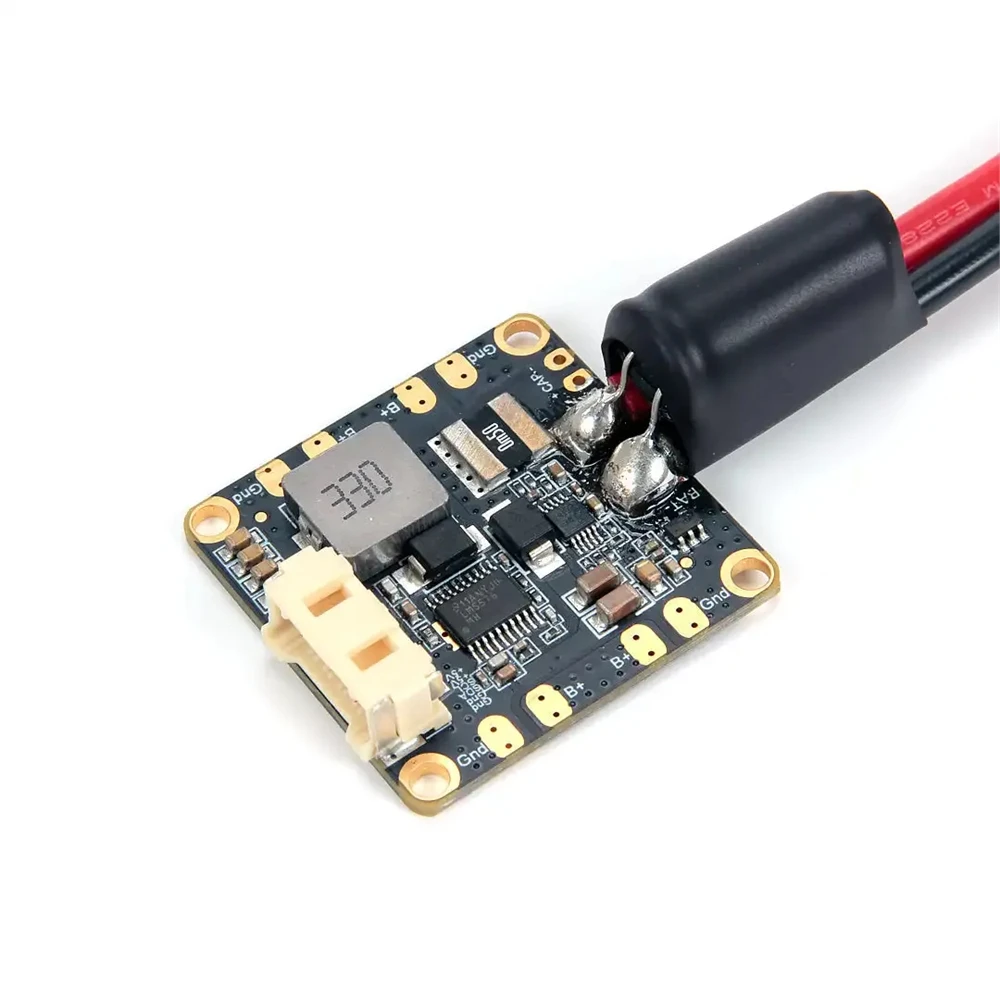

Модуль питания Holybro PM06D (2-14S 70A (120A), 5.2V 3A, PDB) цифровой для Pixhawk
Закажите модуль питания Holybro PM06D для вашей системы Pixhawk!
Интеллектуальное управление питанием для профессиональных дронов. Модуль питания Holybro PM06D создан для сложных проектов. Это устройство обеспечивает стабильное электропитание всех систем. Оно гарантирует надежную работу вашего автопилота. Ваши полеты будут максимально безопасными.
Пять ключевых преимуществ:
-
Мониторинг напряжения батареи 2-14S.
-
Номинальный ток 70А с пиком 120А.
-
Стабилизированный выход 5.2V 3A.
-
Цифровой интерфейс для точных данных.
-
Компактная и прочная конструкция.
Этот модуль работает как интеллектуальный распределитель питания. Он получает энергию от силовой батареи дрона. Затем распределяет ее на все системы и моторы. Цифровой мониторинг отслеживает параметры в реальном времени. Данные передаются на автопилот Pixhawk. Это обеспечивает полный контроль над энергосистемой.
Технические характеристики для профессионалов
Holybro PM06D обладает выдающимися параметрами. Поддержка батарей от 2 до 14S (7.4-52V). Номинальный постоянный ток 70 ампер. Пиковый ток достигает 120 ампер. Стабилизированный выход 5.2V с током 3A. Цифровой интерфейс для подключения к Pixhawk.
Устройство имеет прочную конструкцию. Двухсторонняя печатная плата с толстыми дорожками. Качественные разъемы для надежного подключения. Эффективный теплоотвод для мощных нагрузок. Компактные размеры для удобного монтажа. Все компоненты промышленного качества.
Система защиты реализована комплексно. Мониторинг напряжения и тока в реальном времени. Защита от перегрузки и короткого замыкания. Фильтрация помех и стабилизация напряжения. Точное измерение оставшейся емкости батареи. Это гарантирует безопасность полетов.
Технические характеристики
- Входное напряжение: 2S–14S LiPo (7.4–58.8 В)
- Непрерывный ток: 70 А
- Пиковый ток: 120 А (до 60 секунд)
- Максимальный ток измерения: до 327 А
- Выходное напряжение: стабилизированное 5.2 В с максимальным током 3 А для питания периферии
- Интерфейс: цифровой (I2C) для измерения и передачи данных о напряжении и токе
- Встроенное распределение питания для ESC и полетного контроллера
- Корпус оснащён радиатором для эффективного охлаждения
- Вес 24.5 г, размеры около 35x35x5 мм.
-
Вес0,025 кг
-
Габариты3,5 x 3,5 x 0,5 см
-
Напряжение7,4 — 58 В
