Плата TwinRX 10-6000 MHz 2 Rx (80 MHz, X Series only)
Закажите плату TwinRX 10-6000 MHz 2 Rx для профессионального анализа и мониторинга спектра!

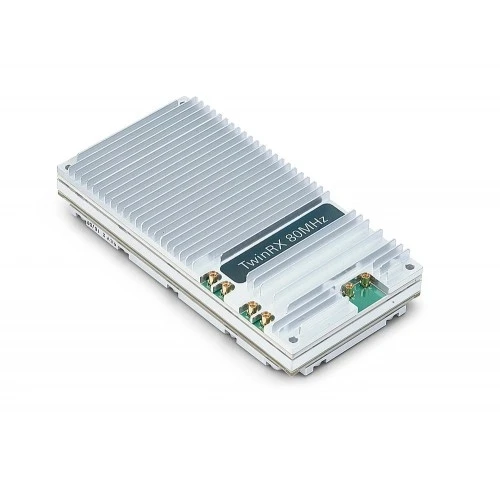

Дочерняя плата TwinRX 10-6000 MHz 2 Rx (80 MHz, X Series only) – это двухканальный супергетеродинный приёмник для USRP X Series. Модель обеспечивает широкий динамический диапазон и точную фазовую синхронизацию. Она идеально подходит для мониторинга спектра и пеленгации. С этой платой вы получите профессиональный инструмент для анализа сигналов.
- Широкий частотный диапазон от 10 МГц до 6 ГГц.
- Мгновенная полоса пропускания 80 МГц на каждый канал.
- Независимая настройка двух каналов для одновременного приёма.
- Совместное использование гетеродина для когерентной работы.
- Поддержка быстрой перестройки частоты для обнаружения целей.
Купите высокопроизводительный приёмник для самых сложных задач
Плата TwinRX для USRP X Series представляет собой двухканальный супергетеродинный приёмник. Приёмник настраивается в диапазоне от 10 МГц до 6 ГГц. Мгновенная полоса пропускания составляет 80 МГц на каждый канал. Общая полоса при одновременной работе двух каналов достигает 160 МГц. Два канала настраиваются независимо друг от друга. Это позволяет одновременно контролировать восходящую и нисходящую линии связи.
Радиочастотный тракт включает предусилители, преселекторы и аттенюаторы. Два каскада смесителей обеспечивают отличную избирательность и подавление побочных сигналов. Плата оснащена эффективным экранированием для защиты от помех. Шесть MMCX-разъёмов обеспечивают гибкие подключения антенн и внешних гетеродинов. Коэффициент шума составляет менее 5 дБ в диапазоне до 3 ГГц.
Особенностью модели является возможность совместного использования гетеродина. Это позволяет синхронизировать несколько плат TwinRX для создания фазированных антенных решёток. Плата поддерживает быструю перестройку частоты для обнаружения быстроперестраиваемых излучателей. Программный интерфейс USRP Hardware Driver (UHD) автоматически настраивает усиление. Вы получаете оптимальное соотношение шума и динамического диапазона в любых условиях.
Выбирайте надёжное оборудование от лидера рынка Ettus Research
Производитель Ettus Research – это признанный мировой лидер в области SDR-технологий. Бренд является частью экосистемы National Instruments (NI). Продукция Ettus Research используется в самых ответственных научных и оборонных проектах. Компания известна высочайшим качеством и надёжностью своих решений. Плата TwinRX создана для профессионального мониторинга спектра и пеленгации. Она совместима исключительно с платформами USRP X Series.
Особенность плат Ettus Research – их открытая архитектура и поддержка RFNoC. Разработчики могут переносить вычислительно-ёмкие задачи с хост-компьютера на FPGA. Это обеспечивает аппаратное ускорение и работу в реальном времени. Плата TwinRX является эталонным решением для профессиональных приложений. Вы получаете проверенный инструмент для самых сложных радиоисследований. Совместимость с UHD и GNU Radio упрощает интеграцию в существующие проекты. Расширенные возможности синхронизации позволяют создавать многоканальные системы.
- Диапазон частот: 10 МГц – 6 ГГц
- Полоса пропускания: 80 МГц на канал
- Каналы: Двухступенчатый супергетеродин, 2 RX, Независимая настройка
- LO sharing
- Совместимость с USRP: Серия X
- Радиочастотное экранирование
- Согласованная и поэтапная согласованная операция
-
Диапазон рабочих частот10 — 6000 МГц
