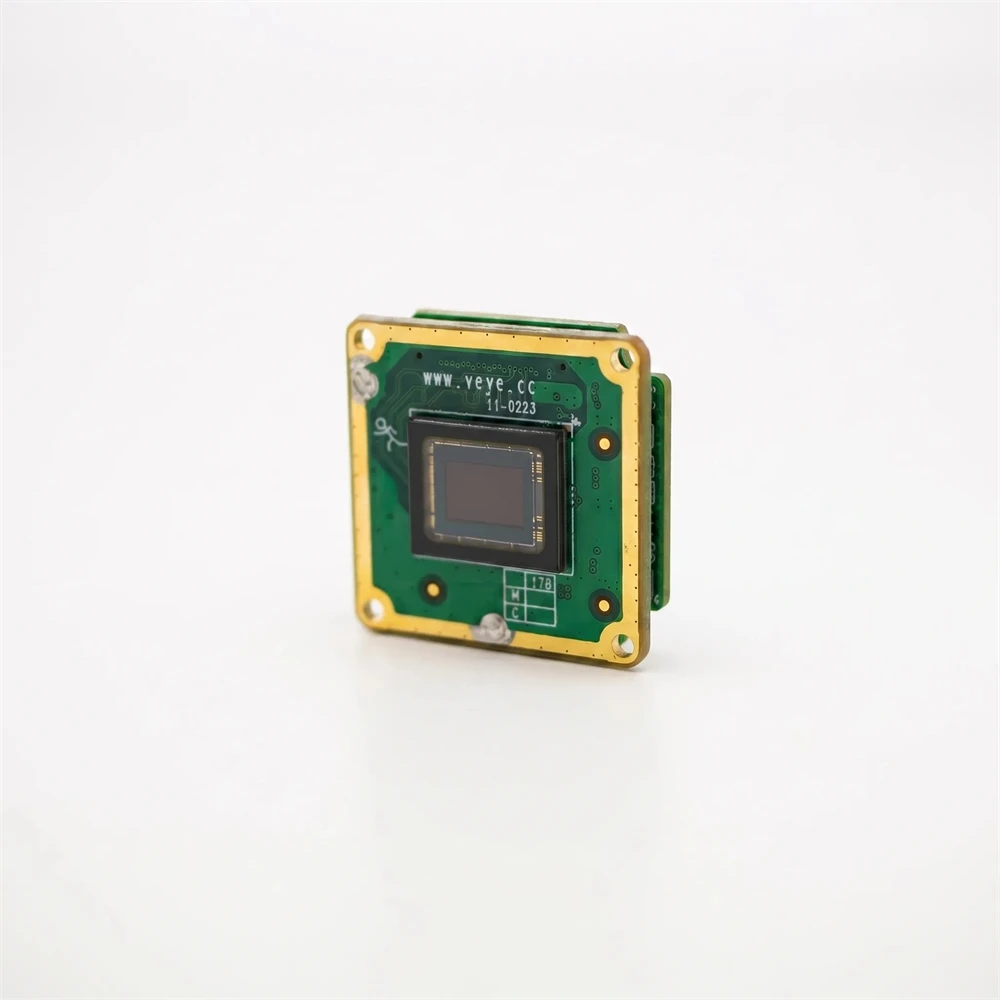

Модуль VEYE MV-MIPI-IMX178M
Купите камеру VEYE MV-MIPI-IMX178M для профессионального машинного зрения вашего дрона или робота
Модуль VEYE MV-MIPI-IMX178M – это высокочувствительная 6-мегапиксельная монохромная камера для встраиваемых систем. Она построена на сенсоре Sony IMX178LLJ-C STARVIS с интерфейсом MIPI CSI-2. Камера специально разработана для задач машинного зрения, где требуется высокая детализация и работа в сложных условиях освещения. Благодаря малым размерам и богатому функционалу, этот модуль идеально подходит для интеграции в дроны, робототехнику и системы автоматизации.
5 главных преимуществ камеры
- Высокочувствительный сенсор Sony IMX178LLJ-C STARVIS для чёткого изображения.
- Разрешение 3088x2064 и скорость до 40 кадров в секунду для детализированных снимков.
- Компактный размер 29x29x11 мм и вес для установки на любой дрон.
- Широкий температурный диапазон от -30 до +60°C для работы в любых условиях.
- Режимы аппаратного и программного триггера для точной синхронизации с системами.
Сенсор Sony IMX178LLJ-C преобразует свет в цифровой сигнал. Данные передаются через интерфейс MIPI CSI-2 по двум линиям со скоростью 1.5 Гбит/с каждая. Камера поддерживает три режима работы: видеостриминг, аппаратный и программный триггер. Встроенная обработка изображения включает коррекцию битых пикселей, гамма-коррекцию и пользовательскую LUT. Вы получаете гибкий инструмент для систем технического зрения и искусственного интеллекта.
Технические характеристики и функционал
Модель MV-MIPI-IMX178M оснащена сенсором Sony IMX178LLJ-C с разрешением 3088x2064 пикселей. Размер пикселя составляет 2.4x2.4 мкм. Максимальная частота кадров достигает 40 fps в формате RAW8. Камера поддерживает форматы Mono8, Mono10 и Mono12. Усиление регулируется от 0 до 48 дБ с шагом 0.1 дБ. Доступны режимы автоматической, ручной и однократной экспозиции.
Встроенный ISP включает коррекцию битых пикселей, 8-битную гамму и пользовательскую LUT. Поддерживаются функции ROI, зеркалирования и отражения изображения. Камера имеет один триггерный вход и два многофункциональных выхода с уровнем 3.3 В. Энергопотребление составляет всего 0.9 Вт при питании 5 В. Габариты модуля — 29x29x11 мм. Рабочая температура лежит в диапазоне от -30 до +60°C. Крепление объектива доступно в стандартах C-Mount и S-Mount.
О производителе VEYE IMAGING
Компания VEYE IMAGING специализируется на разработке MIPI-камер для промышленного применения. Модули VEYE ориентированы на задачи машинного зрения и искусственного интеллекта. Продукция бренда отличается компактностью, энергоэффективностью и широкими возможностями интеграции. Камеры VEYE совместимы с популярными одноплатными компьютерами и встраиваемыми системами.
Особенности модельного ряда VEYE
VEYE предлагает широкий выбор MIPI-камер для различных задач. Модель MV-MIPI-IMX178M выделяется высоким разрешением и чувствительностью. В линейке также есть модели с глобальным затвором для съёмки быстродвижущихся объектов. Камеры VEYE поддерживают интеграцию с Raspberry Pi, Jetson Nano и другими платформами. Модули оснащены гибкими настройками для адаптации под конкретные задачи.
Выбирайте камеру VEYE MV-MIPI-IMX178M в магазине COPTERPARTS. Ваш дрон или робот получит профессиональное зрение для сложных задач. Закажите модуль для машинного зрения уже сегодня.
- Тип сенсора: CMOS
- Режим затвора: Rolling Shutter
- Сенсор: SONY IMX178LLJ-C STARVIS
- Цвет: монохромный
- Размер изображения: 1/1.8_
- Размер пикселя: 2.4 мкм x 2.4 мкм
- Разрешение: 3088 (Ш) x 2064 (В)
- Максимальная частота кадров: 3088x2064 при 40 кадр/с (RAW8), 3088x2064 при 39 кадр/с (RAW10), 3088x2064 при 33 кадр/с (RAW12)
- Усиление: 0–48 дБ (again + dgain), 0–24 дБ (again), шаг 0.1 дБ
- Время экспозиции: _ 1 / (максимальная частота кадров)
- Режим затвора: AE, ME, AE Once
- ISP: коррекция битых пикселей, 8-бит GAMMA, пользовательская таблица поиска
- Разрядность АЦП: 12 бит
- Формат пикселей: Mono8, Mono10, Mono12
- ROI: поддерживается
- Зеркальное отображение: зеркалирование и переворот
- Режим работы: аппаратный триггер, программный триггер, режим видеопотока (Free Running)
- Режим триггера: фильтрация триггера, задержка триггера, управление полярностью триггера
- Режим стробоскопа: управление выходом стробоскопа, задержка стробоскопа, управление полярностью стробоскопа
- Электрические характеристики
- Интерфейс данных: CSI-2: 2 линии данных, скорость на линию: 1.5 Гбит/с
- Интерфейс связи: I2C 3.3 В
- Цифровой ввод-вывод: неизолированный ввод-вывод: 1 вход Trigger, 2 многофункциональных выхода, уровень 3.3 В
- Питание: 5 В пост. тока
- Потребляемая мощность: 0.9 Вт при 5 В пост. тока
- Конструкция
- Размеры: длина x ширина x высота = 29 x 29 x 11 мм
- Крепление объектива: C-MOUNT03, S-MOUNT01
- Условия эксплуатации
- Температура: рабочая от -30°C до 60°C
- Влажность: 95% или менее
-
Диапазон рабочих температур-30 … 60°C
-
Разрешение записи3088p
