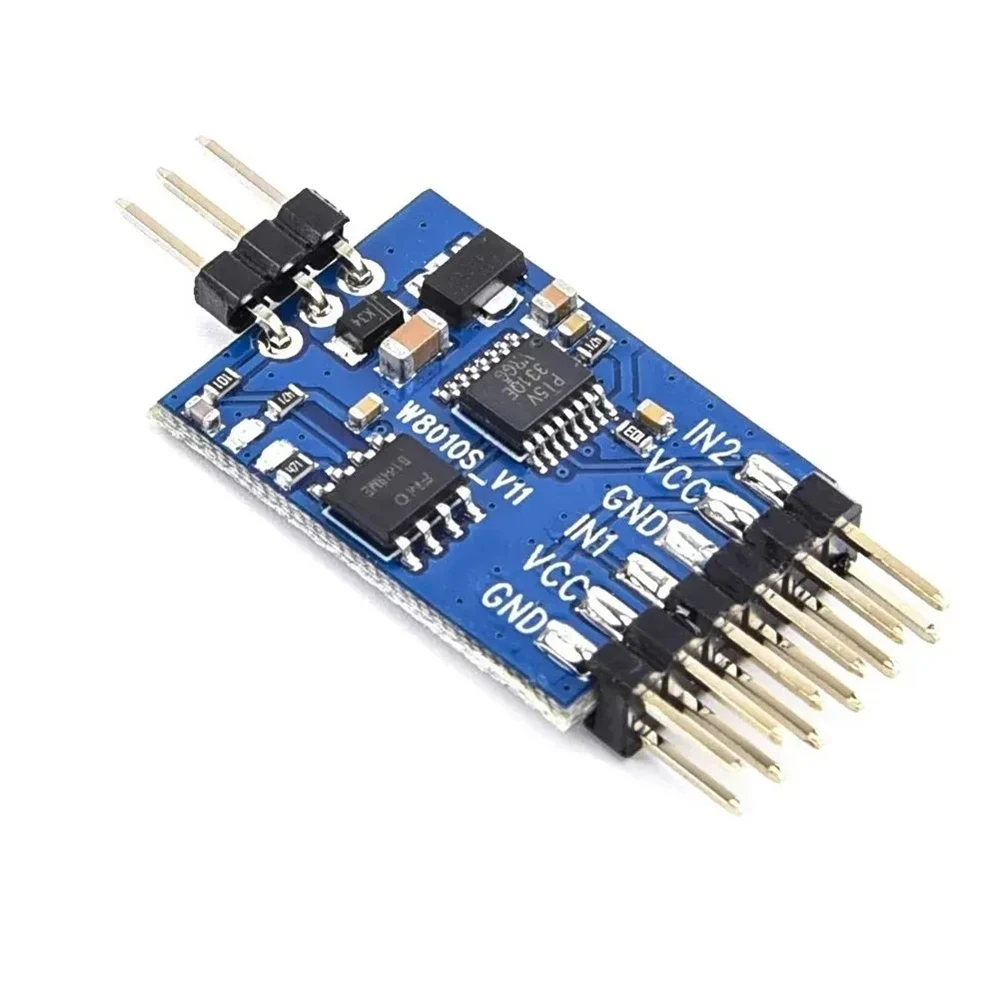

3-канальный модуль видеопереключателя W8010S 11V
Купите видеопереключатель W8010S для трёх камер на борту дрона
Модуль видеопереключателя W8010S выпускается под артикулом PV3IN1. Производителем указан BOSCAM. Компания специализируется на FPV-оборудовании. В ассортименте есть видеопередатчики и приёмники.
- Подключение трёх камер к одному видеопередатчику.
- Переключение между источниками с трёхпозиционного тумблера.
- Компактный размер 4x1.8x0.5 см для тесных отсеков.
- Вес всего 3 грамма для сверхлёгких сборок.
- Высокоскоростной чип для плавного переключения без рывков .
Как работает видеопереключатель
Вы подключаете три камеры ко входам IN1, IN2 и IN3. Выход OUT идёт на видеопередатчик. Клемма «S» принимает PWM-сигнал с приёмника. Вы назначаете трёхпозиционный тумблер на пульте. При переключении тумблера модуль меняет видеоисточник. Пилот видит картинку с выбранной камеры.
Технические характеристики и функционал
Модель PV3IN1 имеет три входа и один выход. Рабочее напряжение составляет 4.8–6 вольт. Питание берётся от приёмника или BEC. Видеосигнал передаётся с сопротивлением 75 Ом. Разъём «+» остаётся неподключенным. Клемма «-» подключается к минусу питания. Штекер «S» получает сигнал с канала приёмника.
Требуется трёхпозиционный тумблер для управления тремя камерами. Двухпозиционный переключает только две камеры. Пропорциональный канал (крутилка) тоже работает. Модуль полезен для обзора колёс, груза или обстановки. Подходит для дронов и наземных моделей. Поддерживает аналоговые FPV-системы.
- Модель: PV3IN1
- Размер: прибл. 4,0*1,8*0,5 см
- Вход напряжения: 4,8-6V
- Входные каналы: 3
- Выходной канал: 1
- Сопротивление видеосигнала: 75 Ом
-
Напряжение4,8 — 6 В
