Модуль камеры VEYE MIPI CSI-2 AGX-nCAM-AR0234M
Закажите профессиональный модуль камеры VEYE AGX-nCAM-AR0234M для платформ Nvidia Jetson!
Получите высокопроизводительную систему машинного зрения для самых сложных задач. Модуль камеры VEYE AGX-nCAM-AR0234M входит в серию девелоперских комплектов AGX-nCAM, специально разработанных для платформ Nvidia Jetson.
Устройство оснащено монохромным сенсором AR0234CSSM с глобальным затвором, что позволяет получать четкие снимки быстро движущихся объектов без геометрических искажений. Разрешение 2.3 мегапикселя и частота до 120 кадров в секунду обеспечивают высокую детализацию и плавность видео . Модуль поддерживает подключение от 1 до 6 камер одновременно, что идеально для создания сложных многокамерных систем .
-
Монохромный сенсор AR0234CSSM с глобальным затвором для съемки динамичных сцен .
-
Высокая частота кадров 120 fps в режиме 4lane при разрешении 1920x1200 пикселей .
-
Полная совместимость с платформами Nvidia Jetson TX2, AGX Xavier и Orin .
-
Поддержка одновременного подключения до 6 камер для создания многокамерных систем .
-
Компактный размер платы 29x29x7.5 мм и низкое энергопотребление 657 мВт .
Принцип работы и качество изображения
Камера построена на монохромном сенсоре AR0234CSSM от ON Semiconductor с технологией глобального затвора . В отличие от роллингового затвора, он считывает сигнал одновременно со всех пикселей матрицы, что исключает геометрические искажения и эффект «желе» при съемке быстрых процессов. Размер пикселя 3x3 микрометра обеспечивает высокую светочувствительность и отличное соотношение сигнал/шум . Монохромное исполнение без цветового фильтра Байера улавливает больше деталей и света, что критически важно для задач компьютерного зрения и анализа изображений .
Устройство поддерживает два основных режима работы: режим видеопотока (Free Running) и режим внешнего аппаратного или программного триггера . Это позволяет использовать камеру как для непрерывной записи, так и для синхронизированной съемки по сигналу. Встроенный выход стробоскопа (Strobe Output) дает возможность синхронизировать внешнее освещение с моментом захвата кадра .
Технические характеристики и интерфейсы
Изучите детальные параметры камеры VEYE AGX-nCAM-AR0234M. Сенсор AR0234CSSM имеет оптический формат 1/2.6 дюйма и размер пикселя 3x3 мкм . Максимальное разрешение составляет 1920x1200 пикселей . В режиме 4lane частота кадров достигает 120 fps, в режиме 2lane — 60 fps . Диапазон аналогового усиления от 1.68x до 16x, цифрового от 1x до 16x .
Интерфейс подключения MIPI CSI-2 использует две или четыре линии данных со скоростью до 900 Мбит/с на линию при разрядности 10 бит . Форматы выходных данных: Mono8 и Mono10 . Управление настройками осуществляется по шине I2C с уровнем 3.3 В. Для внешней синхронизации предусмотрены вход аппаратного триггера и выход стробоскопа .
Питание осуществляется напряжением 3.3 В постоянного тока, потребляемая мощность всего 657 мВт . Габаритные размеры платы 29x29x7.5 мм с креплением под объективы C-MOUNT, S-MOUNT или M12 . Рабочая температура от -30 до +60 градусов Цельсия при влажности до 95 процентов .
Совместимость и сферы применения

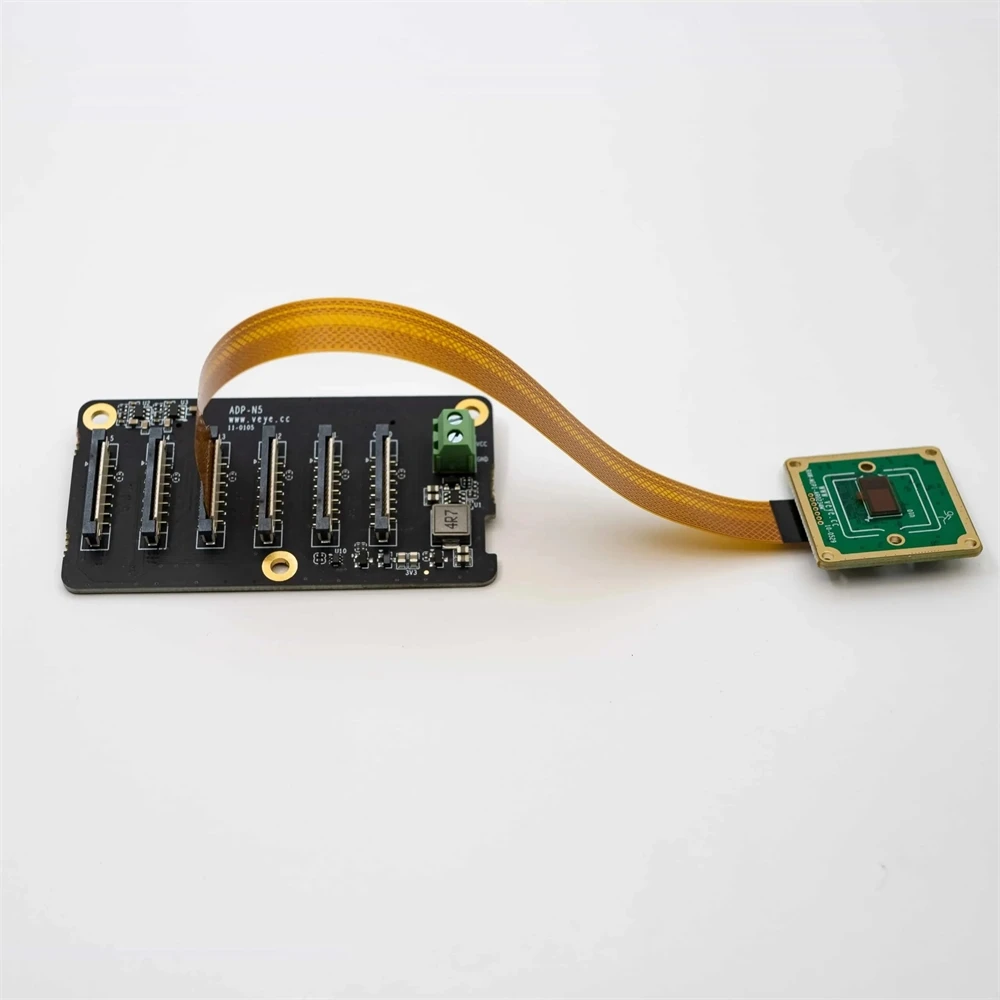

Камера VEYE MIPI CSI-2 является частью серии девелоперских комплектов AGX-nCAM . Она предназначена для установки на платы расширения ADP-N5. Они подключаются к платформам Nvidia Jetson TX2 Developer Kit, Jetson AGX XAVIER Developer Kit и Jetson ORIN Developer Kit . Модуль поддерживает конфигурации от 1 до 6 камер. Это позволяет создавать системы панорамного зрения, стереозрения и 3D-реконструкции .
Благодаря глобальному затвору и высокой частоте кадров, камера идеально подходит для задач машинного зрения, контроля качества на производственных линиях, робототехники и автономных систем . Она широко применяется в БПЛА для навигации и обхода препятствий. Монохромный сенсор обеспечивает максимальную четкость при работе с алгоритмами компьютерного зрения.
Технические характеристики
- Тип сенсора: CMOS
- Тип затвора: глобальный (Global Shutter)
- Сенсор: AR0234CSSM00SUKA0_CP
- Цвет: монохромный (MONO)
- Оптический формат: 1/2.6_
- Размер пикселя: 3 мкм x 3 мкм
- Разрешение: 1920 (H) x 1200 (V)
- Размер платы: 29 x 29 x 7.5 мм
- Крепление объектива: C_MOUNT01 или держатель M12.
-
Габариты2,9 x 2,9 x 0,75 см
-
Разрешение записи1200p
