Плата VEYE-MIPI CSI-2
Закажите универсальные модули камер VEYE-MIPI CSI-2 для ваших проектов машинного зрения!
Получите качественное изображение для самых разных задач. Семейство модулей VEYE-MIPI CSI-2 представляет собой линейку компактных камер, разработанных компанией VEYE IMAGING для встраиваемых систем . Они оснащаются различными сенсорами, от чувствительных SONY STARVIS до специализированных с глобальным затвором для съемки быстрых процессов .
Все модули объединяет стандартный интерфейс MIPI CSI-2 и размер печатной платы 38x38 мм, что упрощает их интеграцию . Вы сможете подобрать идеальную камеру для робототехники, дронов, промышленного контроля и систем безопасности. Выбирайте качественные решения для своих проектов. Закажите подходящий модуль VEYE-MIPI прямо сейчас в нашем магазине.
-
Компактный размер платы 38x38 мм для легкой интеграции в любые системы .
-
Широкий выбор сенсоров: от высокочувствительных SONY STARVIS до глобального затвора для съемки быстрых объектов .
-
Встроенный ISP с поддержкой WDR, 2D/3D шумоподавления, Defog и других функций улучшения изображения .
-
Совместимость с популярными платформами: Raspberry Pi, Nvidia Jetson Nano, TX2, Xavier NX и другими .
-
Открытое программное обеспечение с драйверами и подробной документацией для быстрого старта .
Принцип работы и ключевые особенности семейства
Модули VEYE-MIPI CSI-2 предназначены для подключения к одноплатным компьютерам и встраиваемым системам через интерфейс MIPI CSI-2 (Camera Serial Interface 2) . Они передают несжатое видео в формате UYVY (YUV422-8bit) по двум линиям данных с пропускной способностью 1.188 Гбит/с . Управление настройками камеры, такими как экспозиция, баланс белого и усиление, осуществляется по шине I2C .
В зависимости от установленного сенсора, модули могут решать различные задачи. Модели на базе SONY STARVIS (IMX290, IMX327, IMX462) обладают исключительной чувствительностью (SNR1s до 0.18 lx) и предназначены для съемки в условиях низкой освещенности . Они поддерживают режимы DOL-WDR, 2D/3D шумоподавление и функцию Defog для получения четкого изображения в тумане или при ярком контровом свете .
Модули с глобальным затвором (например, на сенсоре SC132GS) предназначены для машинного зрения и промышленного контроля . Они позволяют получать четкие снимки быстро движущихся объектов без искажений, поддерживают аппаратный и программный триггеры для синхронизации съемки .
Технические характеристики популярных моделей
| Модель | Сенсор | Разрешение / Частота кадров | Ключевые особенности |
|---|---|---|---|
| VEYE-MIPI-327 | SONY IMX327LQR-C STARVIS | 1920x1080@30fps | Чувствительность 0.18 lx, DOL WDR |
| VEYE-MIPI-IMX462 | SONY IMX462 STARVIS | 1920x1080@30fps | Расширенный красный и ИК-диапазон, BLC, 2D/3D NR |
| CS-MIPI-IMX307 | SONY IMX307LQD-C | 1920x1080@30fps | Чувствительность 0.24 lx, поддержка видеосинхронизации |
| CS-MIPI-SC132 | SmartSens SC132GS | 1280x1080@45fps (max) | Глобальный затвор, монохромный, поддержка триггера |
Все модули имеют стандартный разъем для сменных объективов M12 или CS, а также интерфейсы для подключения IR-CUT фильтра и внешнего триггера переключения день/ночь . Питание осуществляется напряжением 3.3В постоянного тока, потребляемая мощность составляет около 1.2 Вт . Некоторые модели поддерживают автоматическое переключение между питанием 5В и 3.3В . Диапазон рабочих температур для большинства модулей составляет от -10°C до +50°C или +60°C .
Сферы применения и совместимость
Модули камер VEYE-MIPI CSI-2 находят широчайшее применение в различных областях. Благодаря совместимости с Raspberry Pi и Jetson Nano, они популярны в образовательных и хоббийных проектах, а также в прототипировании . Высокая чувствительность делает их идеальными для систем видеонаблюдения и безопасности (IPC) . Модели с глобальным затвором и поддержкой триггера незаменимы для задач машинного зрения, интеллектуального анализа, распознавания лиц и систем помощи водителю (ADAS) .
Технические характеристики

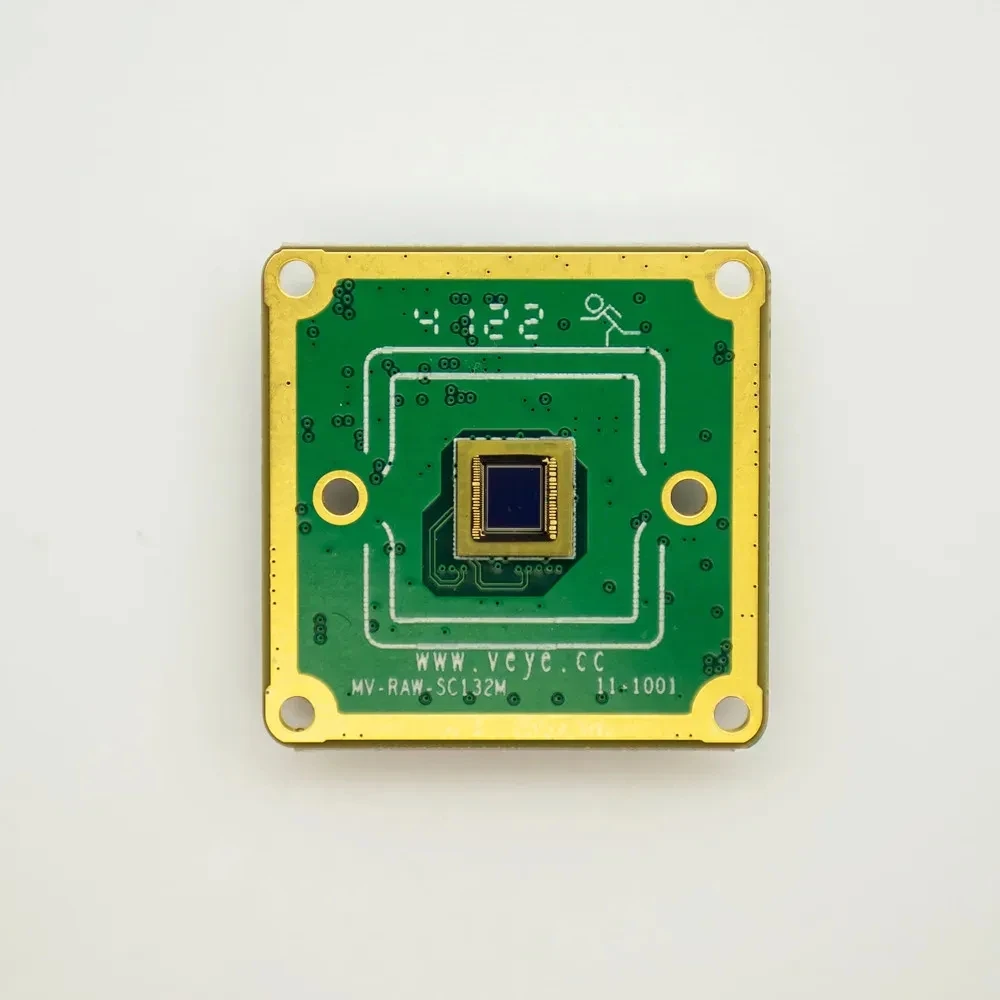

- CMOS_сенсор SmartGS SC132GS 1/4_, 1.3 МП
- Интерфейс MIPI CSI_2
- Формат данных: Mono8, Mono10
- Режимы: потоковое видео, триггерный режим
- Аппаратный и программный триггер, задержка триггера, счётчик импульсов
- Поддержка строб_синхронизации и ROI
- Гибкие настройки частоты кадров
- Поддержка прямого доступа к сенсору
- Тип сенсора: CMOS, цветность: моно
- Затвор: глобальный (Global Shutter)
- Размер кадра: 1/4_, размер пикселя 2.7x2.7 мкм
- Разрешение: 1080 (H) x 1280 (V)
- Макс. частота кадров: 1080x1280 @ 120 fps
- Усиление: 0–40 dB, шаг 0.1 dB
- Выдержка: _ 1/frame rate
- Режим выдержки: ручная экспозиция и ручное усиление
- ADC: 10_бит
- Форматы пикселя: Mono8, Mono10
- Поддержка ROI, зеркала и переворота
- Режимы работы: аппаратный триггер, программный триггер, потоковое видео
- Строб_режим: строб_выход.
-
Разрешение записи1080p
