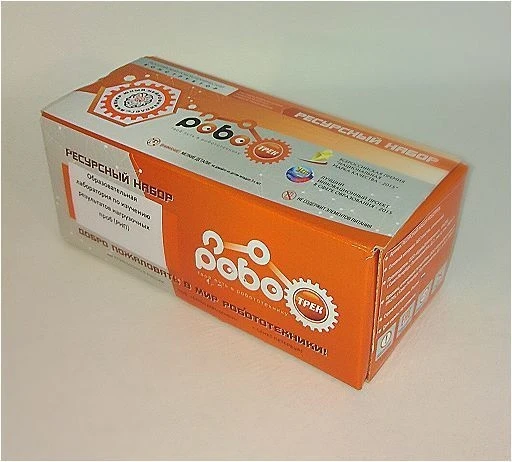

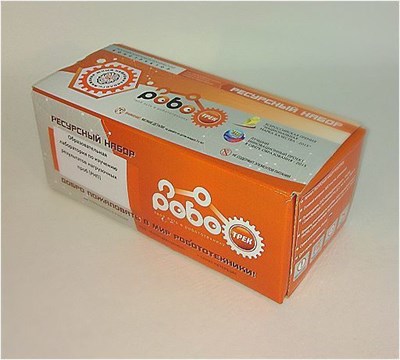

Цифровой образовательный комплекс «Юный нейрофизиолог-инженер. Образовательная лаборатория по изучению результатов нагрузочных проб (РНП)»
ЛАБОРАТОРИЯ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:
- Программируемый блок управления
- Цветной TFT дисплей с резистивной сенсорной панелью
- Аккумуляторный блок
- ЭКГ модуль
ПРОГРАММИРУЕМЫЙ БЛОК УПРАВЛЕНИЯ (МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР)
Управляет частотой включения светодиодной панели.
КОНТРОЛЛЕР ИМЕЕТ В СОСТАВЕ СЛЕДУЮЩИЕ ВНЕШНИЕ ИНТЕРФЕЙСЫ И УСТРОЙСТВА:
- 16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, , вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
- 2 интерфейса UART с подведенным питанием.
- Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
- Порт для подключения карт MicroSD.
- Схема автоматического переключения питания между внешним питанием и USB.
- Трехцветный светодиод.
- Кнопка включения/выключения.
- Порт USB типа B.
- Рабочее напряжение - 5 В
- Входное напряжение - 12 В
- Максимальное входное напряжение -18В
- 4 порта для подключения двигателей.
- Bluetooth-соединения.
- 2 интерфейса I2C.
- Наличие интерфейса IСSP.
- Наличие 5 кнопок управления.
ЦВЕТНОЙ TFT ДИСПЛЕЙ С РЕЗИСТИВНОЙ СЕНСОРНОЙ ПАНЕЛЬЮ
Дисплей предназначен для вывода графической информации - текста, изображений, имеет разрешение 320х240px, управляется по UART, имеет резистивный тач-скрин. С помощью включенных в состав ПО библиотек и графических блоков на дисплее отображается информация о частоте мерцаний, текущем цвете и настройках.
АККУМУЛЯТОРНЫЙ БЛОК
Аккумуляторный блок предназначен для питания многофункционального контроллера, позволяет обеспечивать длительную работу плат при максимальной нагрузке, В качестве электролита используется полимерный материал (Li-Po), обладающий низким саморазрядом, отсутствием эффекта памяти и большей плотности энергии на единицу массы, в сравнении с обычными Li-ion аккумуляторами. На корпусе имеются отверстия для соединения с механическими блоками, единый разъем для подключения зарядного устройства и потребителей питания, внутри корпуса имеется защитная подложка. В составе: аккумуляторный блок, зарядное устройство, два соединительных провода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аккумулятор:
- Выходное напряжение 7.4 В.
- Емкость 1800 мА/ч.
- Максимальное зарядное напряжение 12.6 В.
- Защита от короткого замыкания - есть.
- Защита от перезаряда - есть.
- Защита от переразряда - есть.
- Рабочая температура _20 до +40 °C.
- Срок службы не менее 2 лет.
- Количество рабочих циклов заряда/разряда 900.
Зарядное устройство:
- Входное напряжение 100-220 В
- Входная сила тока 260 мА
- Выходное напряжение 8.4 В
- Выходная сила тока 1000 мА.
- Индикация заряда - есть.
ЭКГ МОДУЛЬ
- Напряжение питания: 3,3 В
- Одноразовые электроды – не менее 3 шт.
- Провод ЭКГ на не менее 3 отведения.
- Тип выходного сигнала: аналоговый выход
- Выходной интерфейс: jack разъем для наушников
- Размер модуля: 36 мм * 31 мм * 18 мм
- Номинальный диапазон температур: от 0°C до +70°C
- Рабочий диапазон температур: от -40°C до + 85°C
-
В реестре МинпромторгаДа
-
Вид оборудования/Тип товараКонструктор электронный
-
МатериалПластик, электронные детали
-
Национальный проектДоброшкола, Кванториум, Точка роста, Успех каждого ребенка
-
Предмет/Учебная дисциплинаФизиология
-
ПроизводительРобоТрек
-
Страна производстваРоссия
