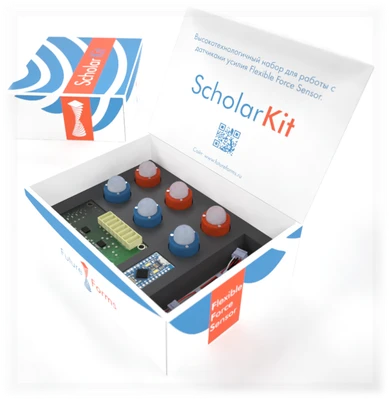

Высокотехнологичный набор “Scholar Kit” для работы с датчиками усилия FFS и FFC
Flexible Force Sensor
Трёхкомпонентный датчик измерения силы на базе упругих силиконовых элементов с постоянным магнитом и датчиком на эффекте Холла.
FFS предназначен для измерения сил от взаимодействия с не намагниченными объектами. Данная технология позволяет сформировать цифровое упруго-силовое взаимодействие с любыми объектами окружающей среды. Основная идея технологии заключается в объединении MEMS-датчика на эффекте Холла с малым постоянным магнитом посредством упругой силиконовой прослойки. Геометрическая форма прослойки, её механические, оптические свойства, состав химических элементов, количество постоянных магнитов и датчиков на эффекте Холла может меняться, образуя новые изделия, имеющие различное применение.
К каждому датчику прилагается его уникальная матрица калибровки, позволяющая преобразовать величины магнитного поля в значения силы.
Различные исполнения
Датчик измерения силы, разработанный по технологии FutureForms, может иметь различные исполнения, в зависимости от пожеланий заказчика.
Модифицируемые параметры:
- Габаритные размеры
- Форма корпуса и силового элемента
- Используемые типы материалов (от используемого материала зависят жесткость, цвет и прозрачность силового элемента)
Flexible Force Color
Трёхкомпонентный датчик измерения силы на базе упругих силиконовых элементов с постоянным магнитом и датчиком на эффекте Холла со встроенным RGB светодиодом.
За счёт встроенного цветного светодиода, возможна индикация различных параметров путём управления цветом и яркостью свечения
тактильного элемента из силикона.
Flexible Force Contact Spherical Probe
Трёхкомпонентный датчик определения контакта с не намагниченными объектами сложной формы для проведения измерений при помощи координатно-измерительных машин, станков и роботов.
FF СSP предназначен для измерения сил от взаимодействия с не намагниченными объектами.
Новые типы датчиков
В рамках технологии FutureForms , могут быть реализованы новые типы датчиков под конкретные нужды заказчика.
- Измерения сил, моментов, изгиба.
- Измерение давления на основе сенсоров нового типа.

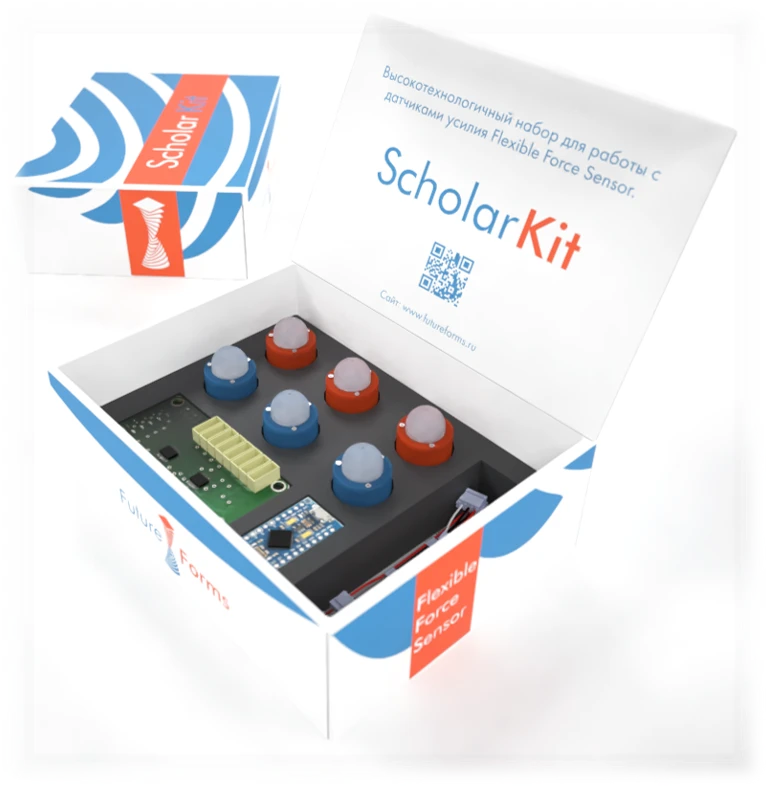

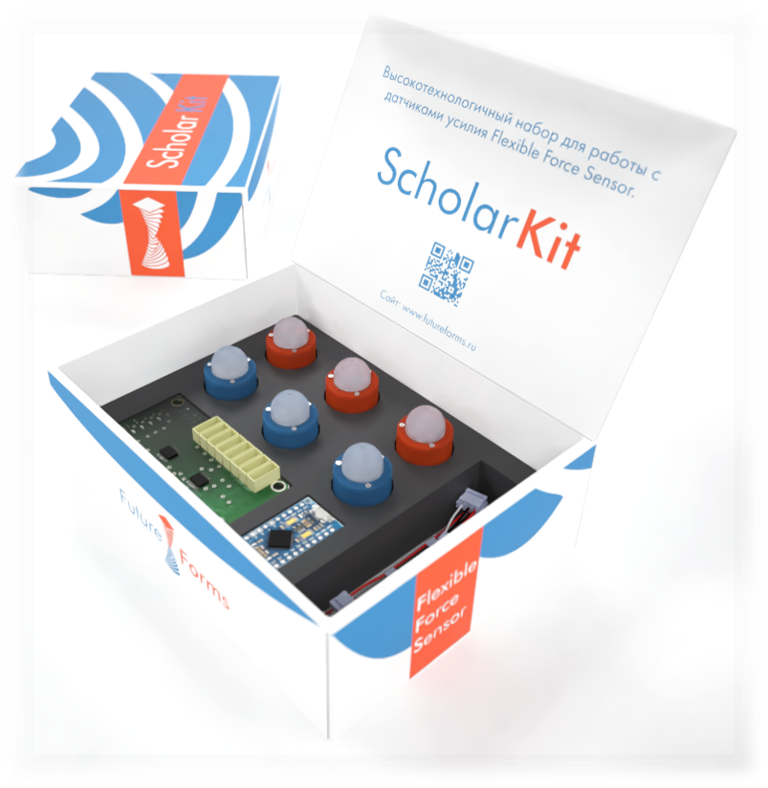

Комплектация:
- FFS - 3 шт.
- FFC - 3 шт.
- Мультиплексор восьмиканальный - 1 шт.
- Arduino Pro micro - 1 шт.
- Коннекторы - 6 шт.
- Соединительные провода - 8 шт.
Начало работы
Файлы: https://static-ru.insales.ru/files/1/2138/12372058/original/Начало_работы_с_FFS.pdf-
Вид оборудования/Тип товараДатчики
-
МатериалПластик, электронные детали
-
ПроизводительООО «Фьючер Формс»
-
Страна производстваРоссия
