Рация МИРАН ЦИВ класса А УКВ-С-1А

МИРАН УКВ-С-1А – это судовая УКВ-радиоустановка с ЦИВ (ГМССБ). Данное высокотехнологичное оборудование обеспечивает радиотелефонную связь на международных частотах в диапазоне морской подвижной службы 156-174 МГц и цифровой избирательный вызов (ЦИВ). Радиоустановка предназначена для установки на борт судна под следующие районы плавания: А1, А2, А3, А4.

УКВ радиоустановка с ЦИВ МИРАН «УКВ-С-1А» предназначена для передачи и приёма оповещений о бедствии, навигационных предупреждений, метеорологических прогнозов. Имеет сертификаты РКО и РМРС.

В комплект поставки входят:

• Блок приёма-передатчика со встроенным громкоговорителем «УКВ-С-1А»;
• Тангента «ТГ-С-1А»;
• Преобразователь напряжения «ПН24/12»;
• Монтажный комплект;
• Руководство по эксплуатации;
• Паспорт.

Опционально в состав может входить:

1. УКВ-антенна «АШ-1,2-01»;
2. Коробка соединительная «КС01»;
3. Громкоговоритель «5ГП»;
4. Тангента «ТУ-ПВ-1А».

Блок приёмо-передатчика «УКВ-С-1А» имеет рабочие частоты: Тх 156,025-161,600 МГц; Rх 156,050-163,275 МГц. Искажение составляет не более 5%.

Преобразователь напряжения «ПН24/12» сконструирован из чёрного металла. Вес: 0,65 кг. Максимальный ток нагрузки: 10А.

УКВ-антенна «АШ-1,2-01» сделана из алюминиевого сплава с оптоволокном. Частотный диапазон 156-163 МГц. Степень защиты устройства IP56.

Цифровой избирательный вызов предполагает:

• Подача сигнала бедствия;
• Подтверждение сигнала бедствия;
• Ретрансляция сигнала бедствия;
• Выборочный вызов (вызов цели одного судна);
• Запрос местоположения судна;
• Приём местоположения;
• Выборочное подтверждение вызова;
• Групповой вызов;
• Вызов всем кораблям;
• Морской вызов (Вызов на судно в определённом морском районе);
• Полуавтоматическая телефонная связь.

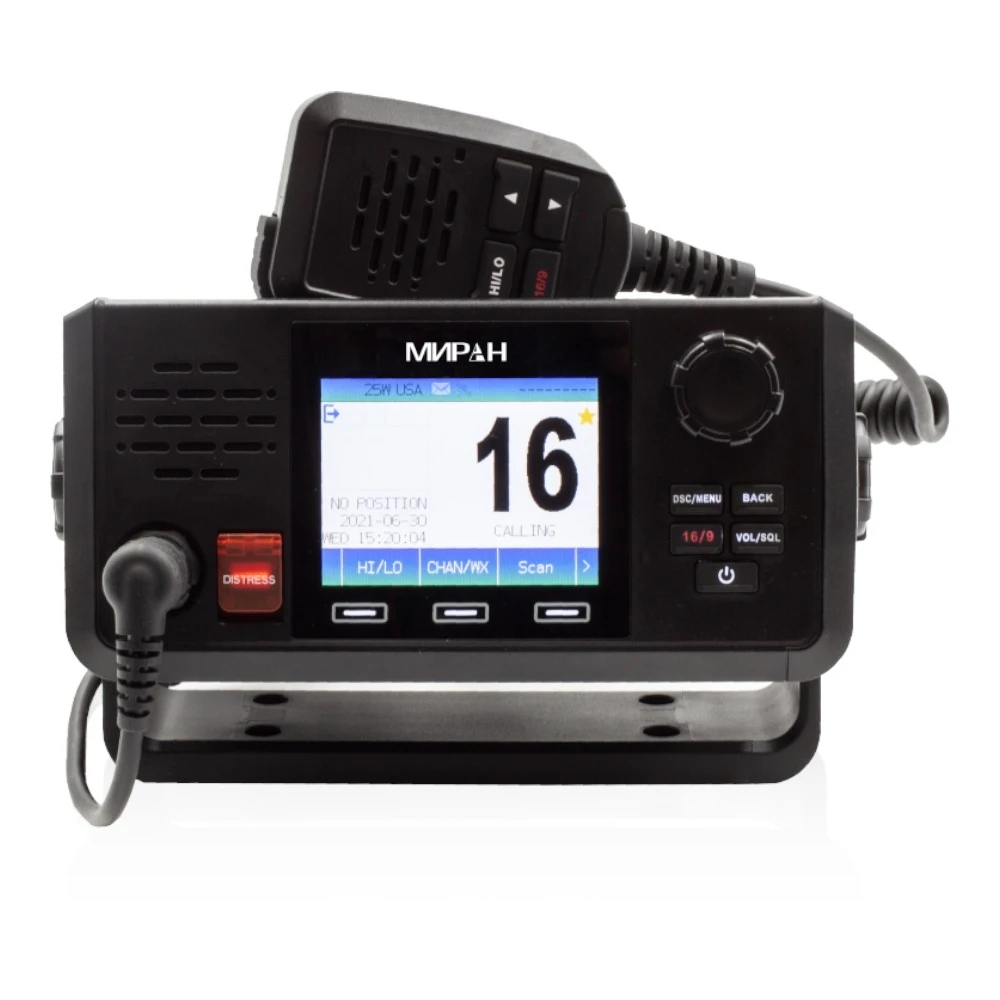

На передней панели внедряемого блока рации расположены динамик, экран, разъёмы тангенты и клавиши различного назначения:

• Кнопка включения;
• Клавиша/ручка выбора каналов и навигации по меню;
• Кнопка выбора 16/9 каналов;
• Кнопка сигнала бедствия;
• Кнопка регулировки громкости и шумоподавления;
• Кнопка выхода из настрое или возврата в предыдущее меню настройки;
• Кнопка меню;
• Сенсорные кнопки для выбора отображаемой на экране информации;
• Кнопка активации передачи;
• Кнопка выбора каналов;
• Кнопка выбора мощности передатчика.

На экране отображается различная информация, например частота/наименование каналов, номер канала или отображение введённого кода MMSI (в режиме реки не отображается).

Обладает широким диапазоном рабочих температур от -15°С до +55°С. Это позволяет устройству работать при различных условиях эксплуатации. Степень защиты составляет IP44. Таким образом, УКВ радиоустановка УКВ-С-1А является надежным и многофункциональным средством связи, обладающим широкими возможностями применения в самых различных условиях. С её помощью можно обеспечить связь как на больших расстояниях, так и в условиях ограниченной видимости.

Сферы применения УКВ-рации

• Навигация и управление флота. Радиостанции позволяют поддерживать связь с берегом в случае навигационной опасности, а также координации маневрирования судна.
• Связь. УКВ-С-1А может применяться на морских судах для связи между кораблями и береговыми службами, а также для обеспечения связи в рамках поисково-спасательных операций.
• Безопасность. Позволяет обеспечить безопасность экипажа и судна посредством обеспечения быстрой связи между плавсредствами.

Причины купить УКВ-радиостанцию

• Свидетельство РКО и РМРС.
• Излучаемая мощность 1/25 Вт.
• Выносной пост (опционально).
• Класс излучения - G3E, G2B.
• Стабильность частоты: ±5 ppm.
• Искажение: не более 5%.
• Класс цифрового избирательного вызова (ЦИВ): "А".
• Версия программного обеспечения: V1.xx.

Передатчик:

• Входное сопротивление: 2 k_.
• Формат данных ГНСС: NMEA 0183 (2.0).
• Выходное сопротивление внешнего динамика: 4 Ом.
• Мощность подключаемого внешнего динамика: до 4.5 Вт.
• DSC(CH70) Чувствительность приема: не более -117 дБм (1% BER).
• Чувствительность шумоподавления: не более 0.22 _В.
• Диапазон рабочих температур блока приемо-передатчика: -15 °С ~ +55 °C.
• Диапазон рабочих температур морской УКВ антенны МИРАН АШ-1,2-01: -40 °С ~ +55 °C.
• Степень защиты блока приемо-передатчика: IP44 (УКВ-С-1А, ТГ-С-1А, ПН24/12).
• Степень защиты блока морской УКВ антенны МИРАН АШ-1,2-01: IP56.
